WS20E/8 Visaton HiFi-Tieftöner 8Ω 20cm (8") 120W fc–6000Hz

Detaillierte Produktbeschreibung

Visaton WS 20 E 8 Ohm, 20 cm (8") HiFi-Tieftöner mit Polypropylen-Membran*. Durch ausgeglichenen Frequenzgang** auch für 2-Wege-Kombinationen bis 2000 Hz und als Tiefmitteltöner in großen 4-Wege-Boxen einsetzbar. Aufgrund der speziellen Korbform besonders als Ersatzbestückung für viele HiFi-Fertigboxen geeignet.

Eigenschaften :
• Tieftöner Typ: HiFi-Tieftöner - spezielle Korbform

Technische Daten :
• Nennbelastbarkeit: 80 W
• Musikbelastbarkeit: 120 W
• Nennimpedanz Z: 8 Ohm
• Übertragungsbereich (-10 dB): fu–7000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse)     .
• Mittlerer Schalldruckpegel: 88 dB (1 W/1 m)

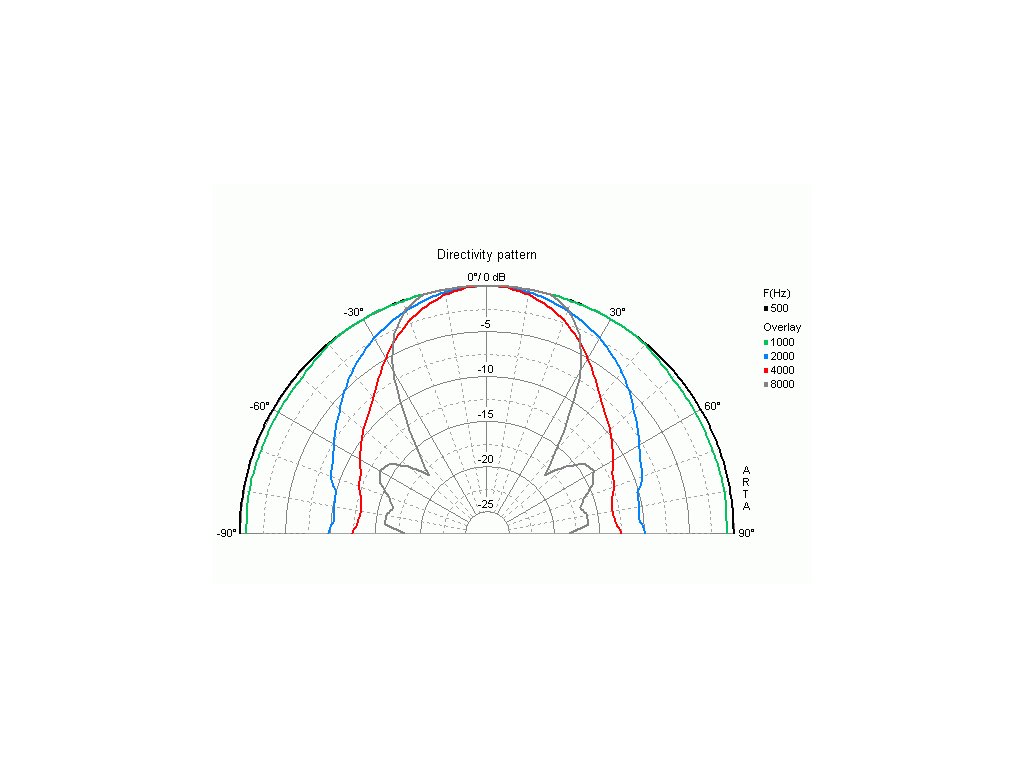

• Abstrahlwinkel (-6 dB): 67°/4000 Hz
• Grenzauslenkung: +/−6 mm
• Resonanzfrequenz fs: 47 Hz
• Magnetische Induktion: 0,85 T
• Magnetischer Fluss: 400 µWb
• Obere Polplattenhöhe: 5 mm
• Schwingspulendurchmesser: 30 mm
• Wickelhöhe: 11 mm
• Schallwandöffnung: 186 mm
• Gewicht netto: 1,3 kg
• Gleichstromwiderstand Rdc: 6,8 Ohm
• Mechanischer Q-Faktor Qms: 5,36
• Elektrischer Q-Faktor Qes: 1,59
• Gesamt-Q-Faktor Qts: 1,23
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 44 l
• Effektive Membranfläche Sd: 240 cm²
• Dynamische bewegte Masse Mms: 21 g
• Antriebsfaktor Bxl: 5,5 T m
• Schwingspuleninduktivität L: 1,0 mH
• Anschlüsse: 5,2 x 0,8 mm (+) und 2,8 x 0,8 mm (−)

*Die Membran versetzt die angrenzende Luft in Schwingungen. Sie sollte leicht und steif sein (zwei sich widersprechende Forderungen!). Als Membranmaterialien werden überwiegend langfasriges Papier, Kunststoffe oder Metalle verwendet.

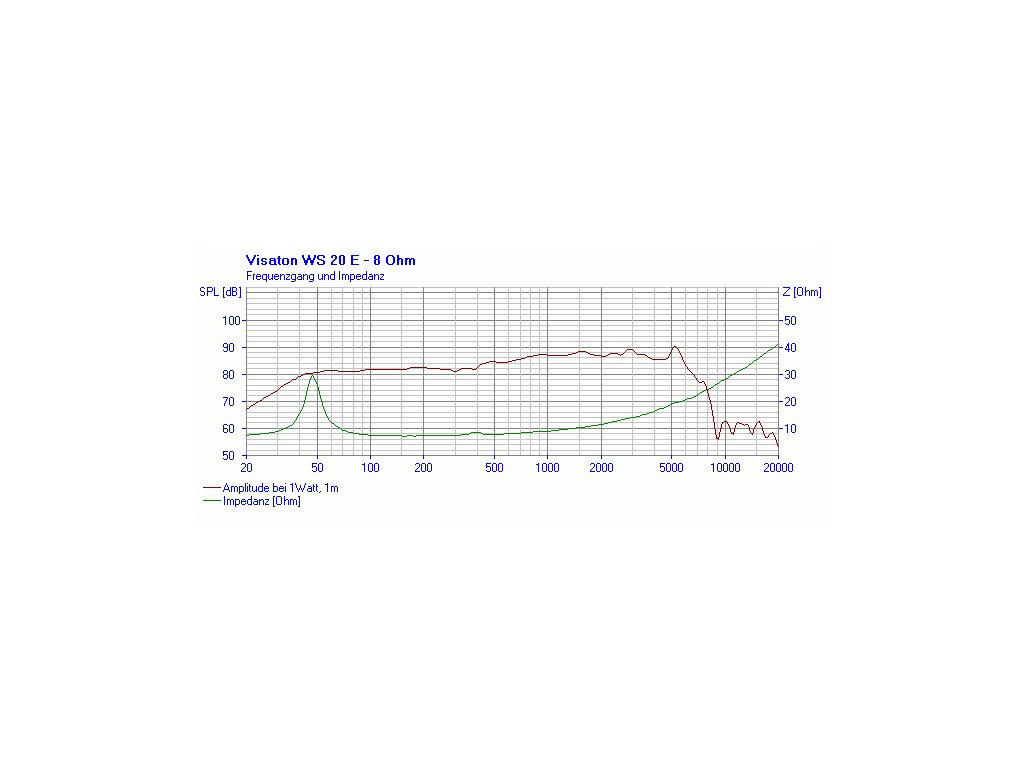

**Frequenzgang: In der Übertragungskurve, auch Frequenzgang genannt, wird das frequenzabhängige Ausgangssignal in Bezug auf das Eingangssignal dargestellt. Bei Lautsprechern wird der frequenzabhängige Schalldruckpegel aufgezeichnet.
