WS20E/4

Detaillierte Produktbeschreibung

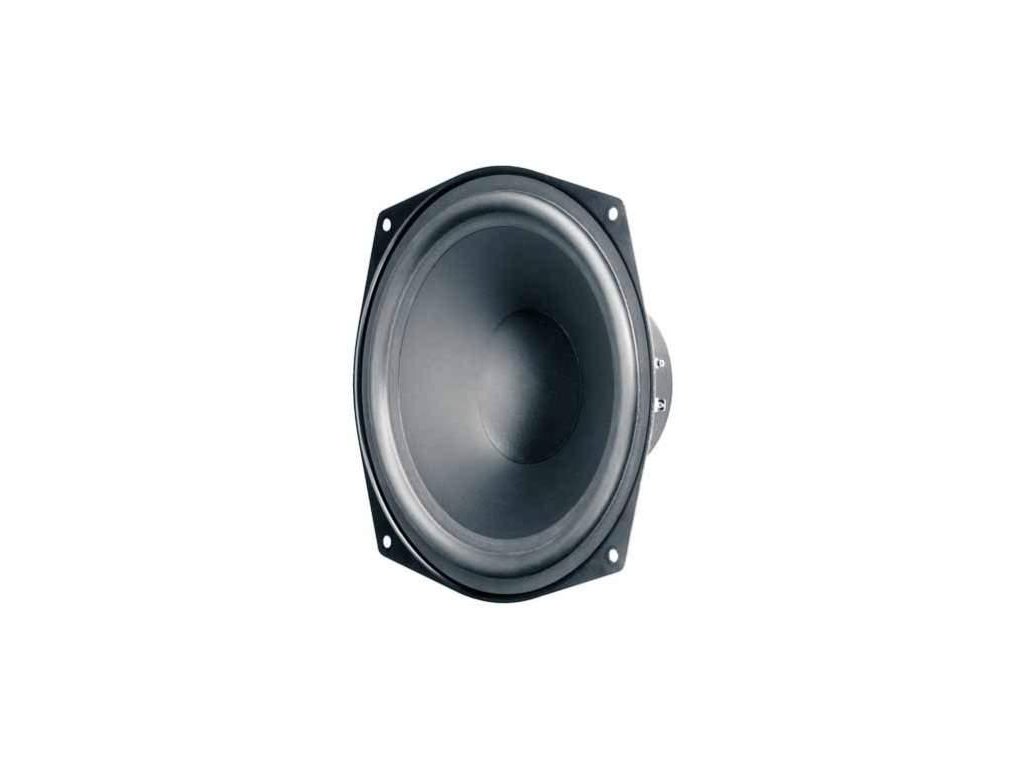

20 cm (8") HiFi-Tieftöner mit Polypropylen-Membran. Durch ausgeglichenen Frequenzgang* auch für 2-Wege-Kombinationen bis 2000 Hz und als Tiefmitteltöner in großen 4-Wege-Boxen einsetzbar. Aufgrund der speziellen Korbform besonders als Ersatzbestückung für viele HiFi-Fertigboxen geeignet.

Technische Daten :
• Nennbelastbarkeit: 80 W
• Musikbelastbarkeit: 120 W
• Nennimpedanz Z: 4 Ohm
• Übertragungsbereich (-10 dB): fu–7000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse)     .
• Mittlerer Schalldruckpegel: 88 dB (1 W/1 m)
• Abstrahlwinkel (-6 dB): 67°/4000 Hz
• Grenzauslenkung: +/−6 mm
• Resonanzfrequenz fs: 47 Hz
• Magnetische Induktion: 0,85 T
• Magnetischer Fluss: 400 µWb
• Obere Polplattenhöhe: 5 mm
• Schwingspulendurchmesser: 30 mm
• Wickelhöhe: 11 mm

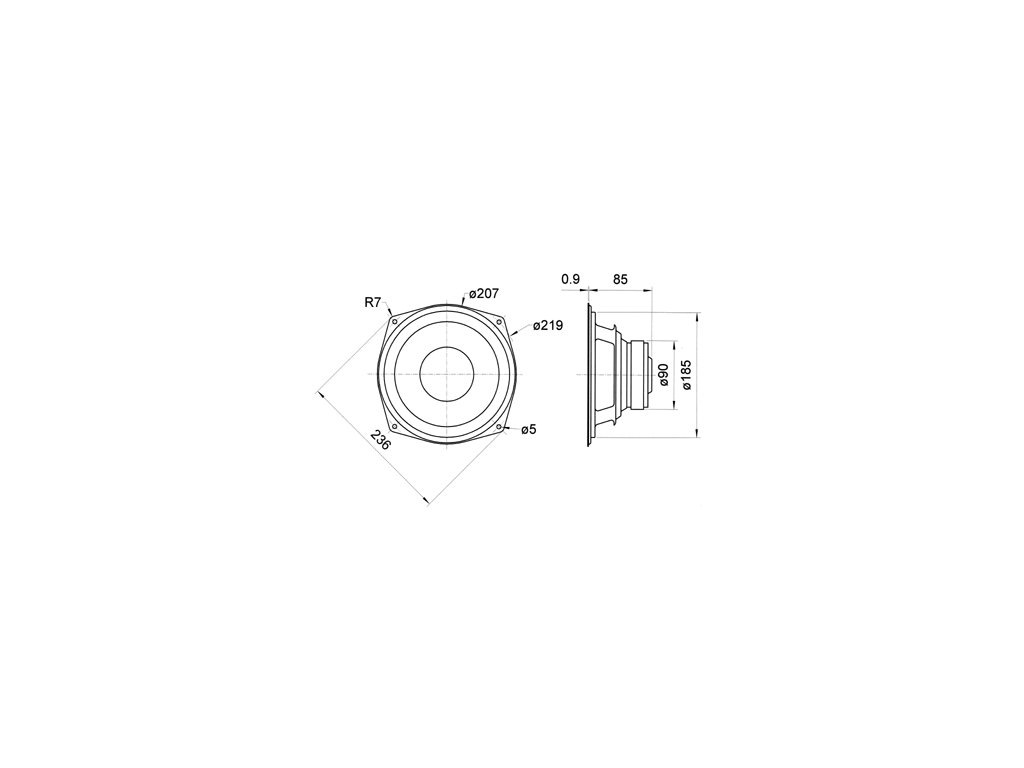

• Schallwandöffnung: 186 mm
• Gewicht netto: 1,3 kg
• Gleichstromwiderstand Rdc: 3,3 Ohm
• Mechanischer Q-Faktor Qms: 5,56
• Elektrischer Q-Faktor Qes: 1,44
• Gesamt-Q-Faktor Qts: 1,14
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 39 l
• Effektive Membranfläche Sd: 240 cm²
• Dynamische bewegte Masse Mms: 23 g
• Antriebsfaktor Bxl: 4,5 T m
• Schwingspuleninduktivität L: 0,7 mH
• Anschlüsse: 5,2 x 0,8 mm (+) und 2,8 x 0,8 mm (−)

* Frequenzgang: In der Übertragungskurve, auch Frequenzgang genannt, wird das frequenzabhängige Ausgangssignal in Bezug auf das Eingangssignal dargestellt. Bei Lautsprechern wird der frequenzabhängige Schalldruckpegel aufgezeichnet.
