WS17E/8 Visaton HiFi-Tieftöner 8Ω 17cm 6,5" 90W 7000Hz

Detaillierte Produktbeschreibung

Visaton WS 17 E - 8 Ohm, 17 cm (6,5") HiFi-Tieftöner mit beschichteter Papiermembran, elastischer Gummisicke und inverser Staubschutzkalotte*. Durch ausgeglichenen Frequenzgang** auch als Tiefmitteltöner in 4-Wege-Boxen einsetzbar. Wegen der speziellen Korbform besonders als Ersatzbestückung für viele HiFi-Fertigboxen einsetzbar.

Eigenschaften :
• Tieftöner Typ: HiFi-Tieftöner mit spezieller Korbform
• als Tiefmitteltöner in 4-Wege-Boxen einsetzbar
• als Ersatzbestückung für viele HiFi-Fertigboxen einsetzbar

Technische Daten :
• Nennbelastbarkeit: 60 W
• Musikbelastbarkeit: 90 W
• Nennimpedanz Z: 8 Ohm
• Übertragungsbereich (-10 dB): fu–7000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse)     .
• Mittlerer Schalldruckpegel: 88 dB (1 W/1 m)

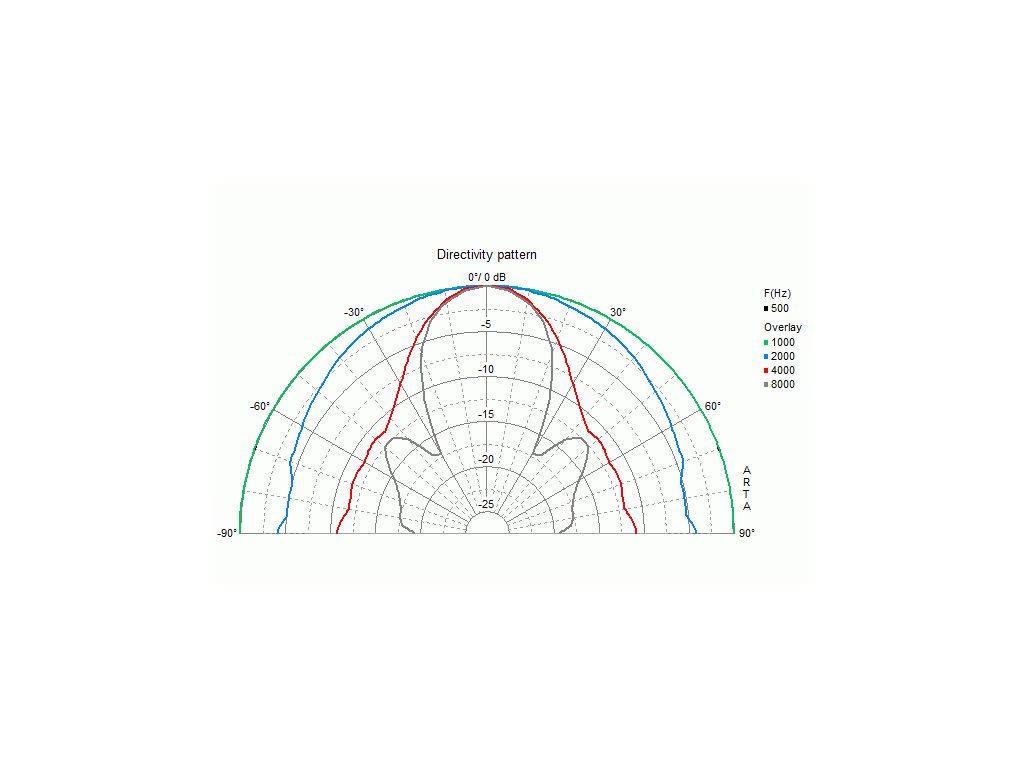

• Abstrahlwinkel (-6 dB): 47°/4000 Hz
• Grenzauslenkung: +/−6,5 mm
• Resonanzfrequenz fs: 45 Hz
• Magnetische Induktion: 0,8 T
• Magnetischer Fluss: 314 µWb
• Obere Polplattenhöhe: 5 mm
• Schwingspulendurchmesser: 25 mm
• Wickelhöhe: 12 mm

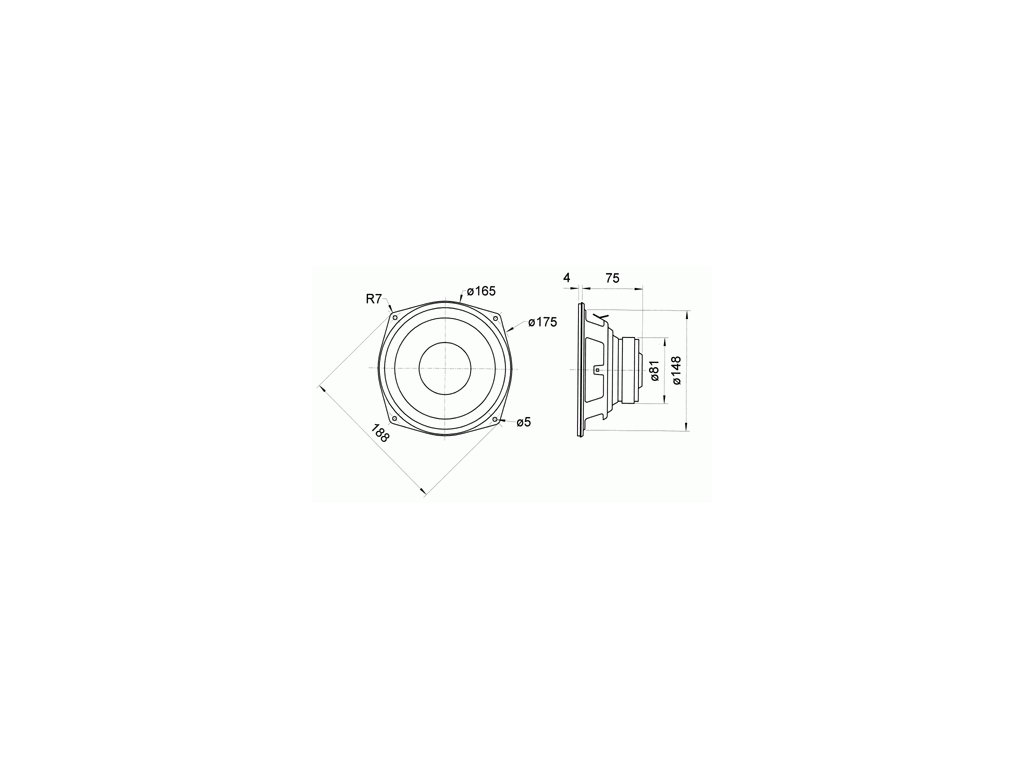

• Schallwandöffnung: 150 mm
• Gewicht netto: 0,97 kg
• Gleichstromwiderstand Rdc: 5,8 Ohm
• Mechanischer Q-Faktor Qms: 2,2
• Elektrischer Q-Faktor Qes: 1,28
• Gesamt-Q-Faktor Qts: 0,81
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 22 l
• Effektive Membranfläche Sd: 143 cm²
• Dynamische bewegte Masse Mms: 16 g
• Antriebsfaktor Bxl: 3,9 T m
• Schwingspuleninduktivität L: 0,9 mH
• Anschlüsse: 5,2 x 0,8 mm (+) und 2,8 x 0,8 mm (−)

*Die Staubschutzkalotte schützt die Membran vor Verunreinigungen und hat eine thermische Funktion (sie drückt die heiße Luft durch die dafür vorgesehenen Öffnungen). Als Material wird Aluminium, Papier, Gewebe, Filz oder Kunststoff verwendet. Durch gezielte Anordnung auf der Membran können zugleich Materialresonanzen unterdrückt werden.

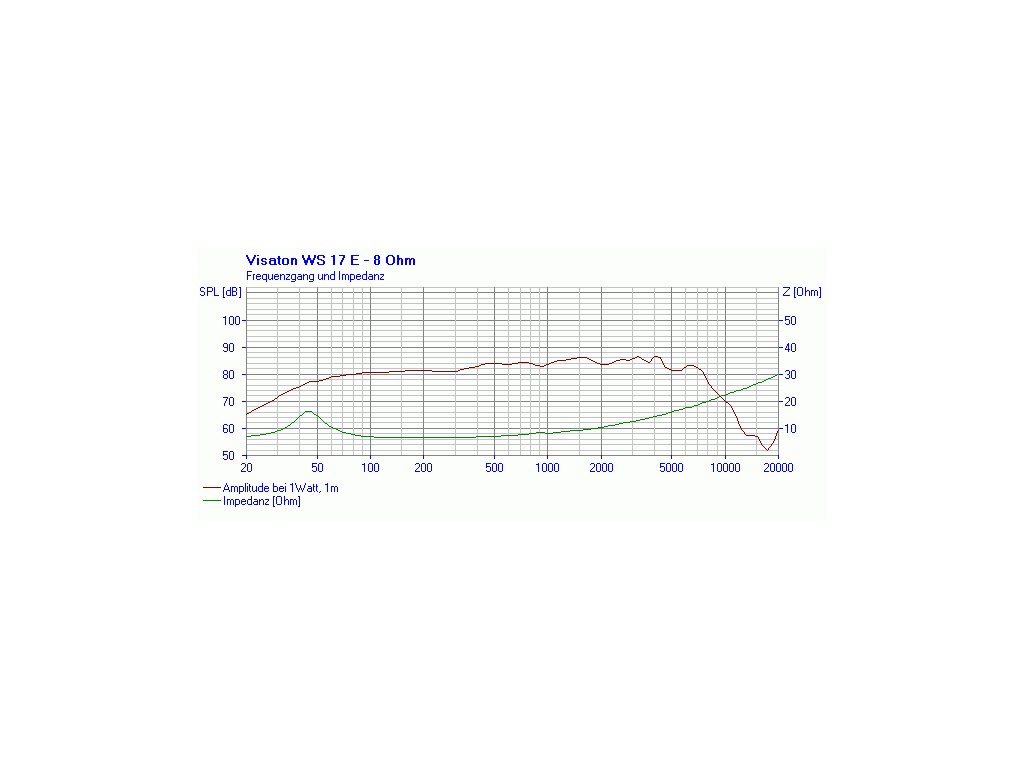

**Frequenzgang: In der Übertragungskurve, auch Frequenzgang genannt, wird das frequenzabhängige Ausgangssignal in Bezug auf das Eingangssignal dargestellt. Bei Lautsprechern wird der frequenzabhängige Schalldruckpegel aufgezeichnet.
