W170S/4 Visaton® HiFi-Tieftöner 4Ω 17cm 6,5" 80W 8000Hz

Detaillierte Produktbeschreibung

Visaton® W 170 S - 4 Ohm, 17 cm (6,5") HiFi-Tieftöner mit beschichteter Papiermembran, kräftigem Antrieb und tiefgezogener Polplatte. Spezielle Schwingspule* und elastische Gummisicke für große Hübe.

Eigenschaften :
• Tieftöner Typ: HiFi-Tieftöner mit kräftigem Antrieb

Technische Daten :
• Nennbelastbarkeit: 50 W
• Musikbelastbarkeit: 80 W
• Nennimpedanz Z: 4 Ohm

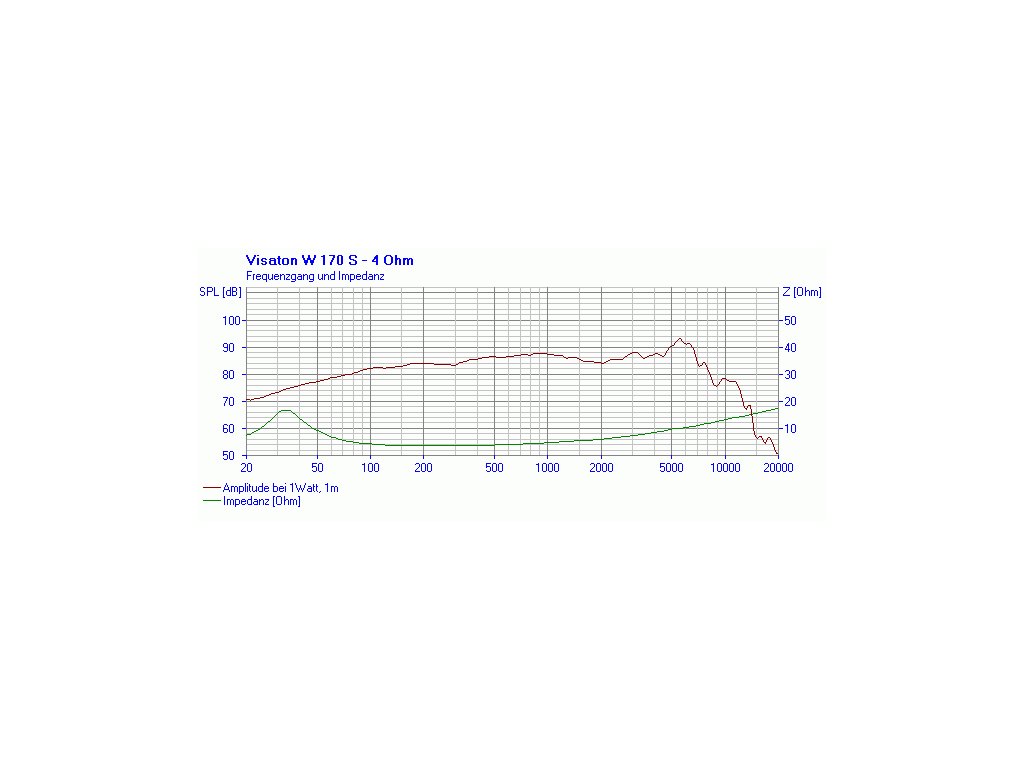

• Übertragungsbereich (-10 dB): fu–8000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse)     .
• Mittlerer Schalldruckpegel: 86 dB (1 W/1 m)

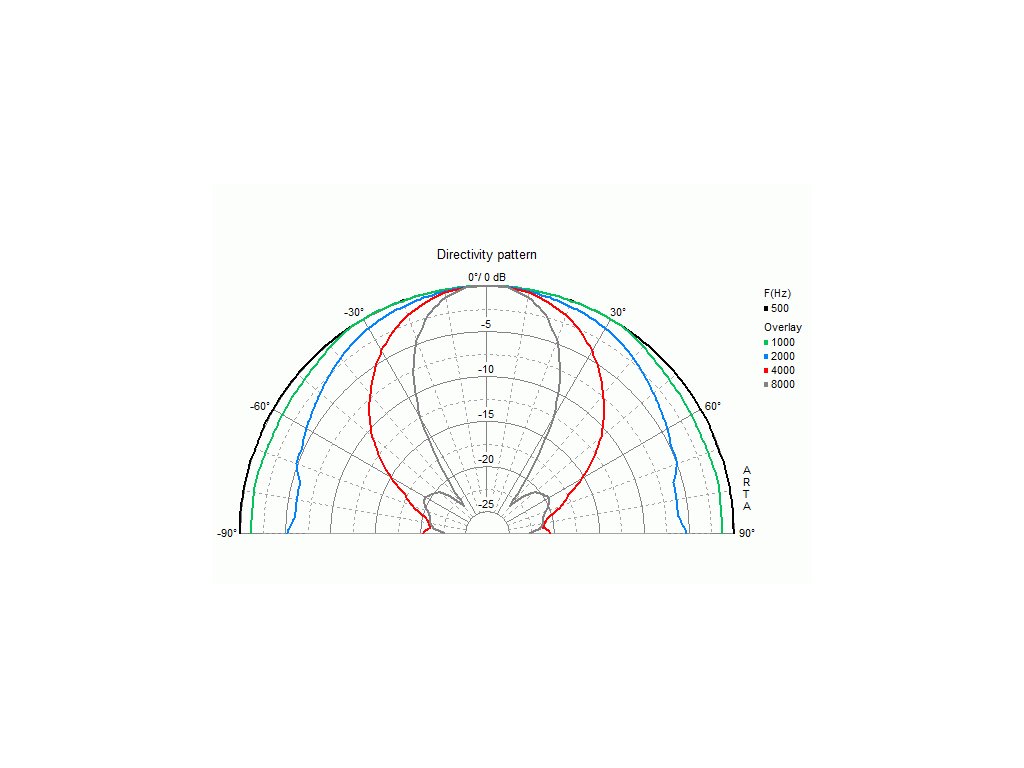

• Abstrahlwinkel (-6 dB): 72°/4000 Hz
• Grenzauslenkung: +/−10 mm
• Resonanzfrequenz fs: 36 Hz
• Magnetische Induktion: 1,0 T
• Magnetischer Fluss: 314 µWb
• Obere Polplattenhöhe: 4 mm
• Schwingspulendurchmesser: 25 mm
• Wickelhöhe: 12,5 mm
• Schallwandöffnung: 148 mm
• Gewicht netto: 1,1 kg
• Gleichstromwiderstand Rdc: 3,2 Ohm
• Mechanischer Q-Faktor Qms: 2,16
• Elektrischer Q-Faktor Qes: 0,51
• Gesamt-Q-Faktor Qts: 0,41
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 38 l
• Effektive Membranfläche Sd: 129 cm²
• Dynamische bewegte Masse Mms: 12 g
• Antriebsfaktor Bxl: 4,4 Tm
• Schwingspuleninduktivität L: 0,6 mH

*Die Schwingspule, die auf dem Spulenträger im Luftspalt sitzt, wandelt das anliegende elektrische Tonsignal in Bewegungsenergie um. Als Spulenmaterialien dienen Kupfer oder Aluminium. In der Regel benutzt man Drähte mit rundem Querschnitt. Um eine möglichst hohe Wickeldichte zu erreichen, wird auch rechteckiger (Flachdraht) oder wabenförmiger Draht verwendet. Dadurch wird eine geringfügig bessere Wärmeableitung an den Schwingspulenträger ermöglicht.
