W130S/8 Visaton HiFi-Tiefmitteltöner 8Ω 13cm 5" 80W 12000Hz

Detaillierte Produktbeschreibung

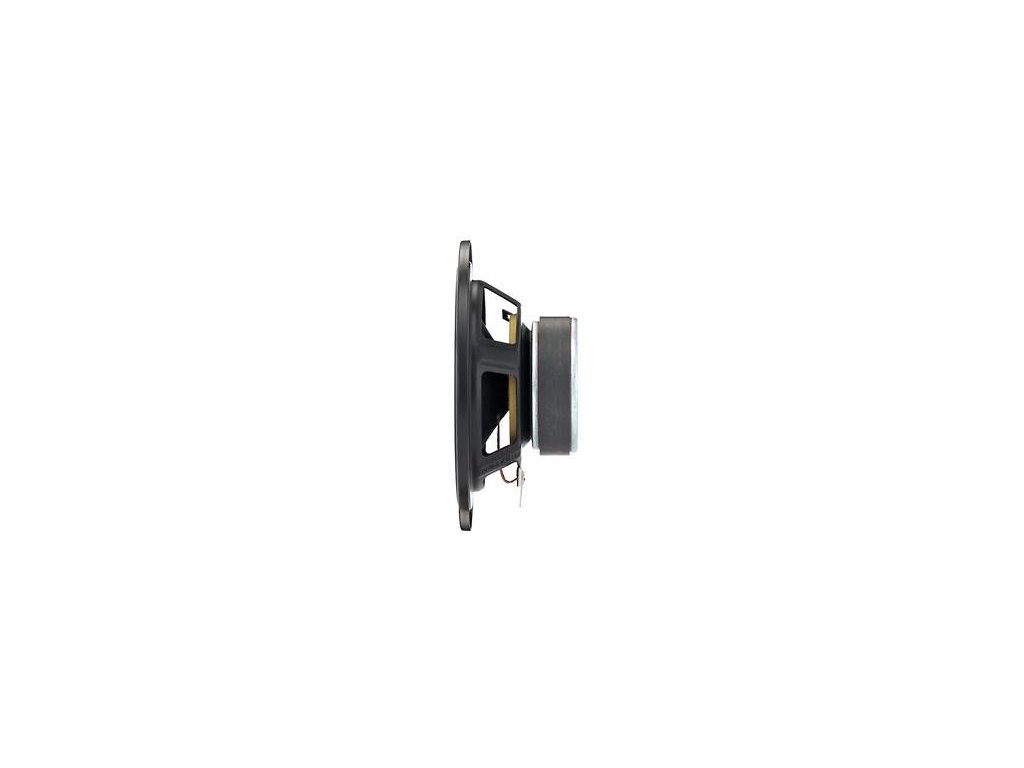

Visaton, W 130 S - 8 Ohm, 13 cm (5") HiFi Tiefmitteltöner mit beschichteter Papiermembran, elastischer Gummisicke und 25-mm- Schwingspule**. Einsetzbar als Tieftöner und durch sehr ausgeglichenen Frequenzgang* auch als Tiefmitteltöner in größeren 3-Wege-Boxen.

Eigenschaften :
• Tiefmitteltöner Typ: HiFi-Tiefmitteltöner mit sehr ausgeglichenem Frequenzgang
• einsetzbar als Tieftöner und Tiefmitteltöner

Technische Daten :
• Nennbelastbarkeit: 50 W
• Musikbelastbarkeit: 80 W
• Nennimpedanz Z: 8 Ohm
• Übertragungsbereich (-10 dB): fu–12000 Hz (fu: untere Grenzfrequenz abhängig vom Gehäuse)     .
• Mittlerer Schalldruckpegel: 87 dB (1 W/1 m)

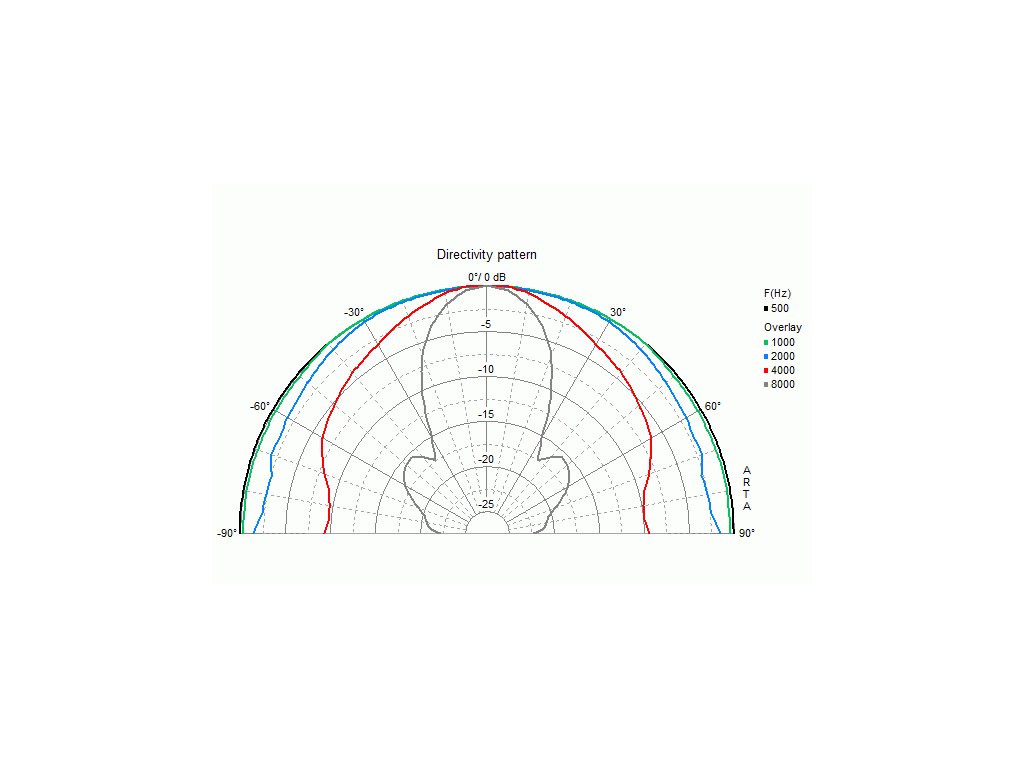

• Abstrahlwinkel (-6 dB): 113°/4000 Hz
• Grenzauslenkung: +/−8 mm
• Resonanzfrequenz fs: 52 Hz
• Magnetische Induktion: 0,9 T
• Magnetischer Fluss: 283 µWb
• Obere Polplattenhöhe: 4 mm
• Schwingspulendurchmesser: 25 mm
• Wickelhöhe: 8,5 mm

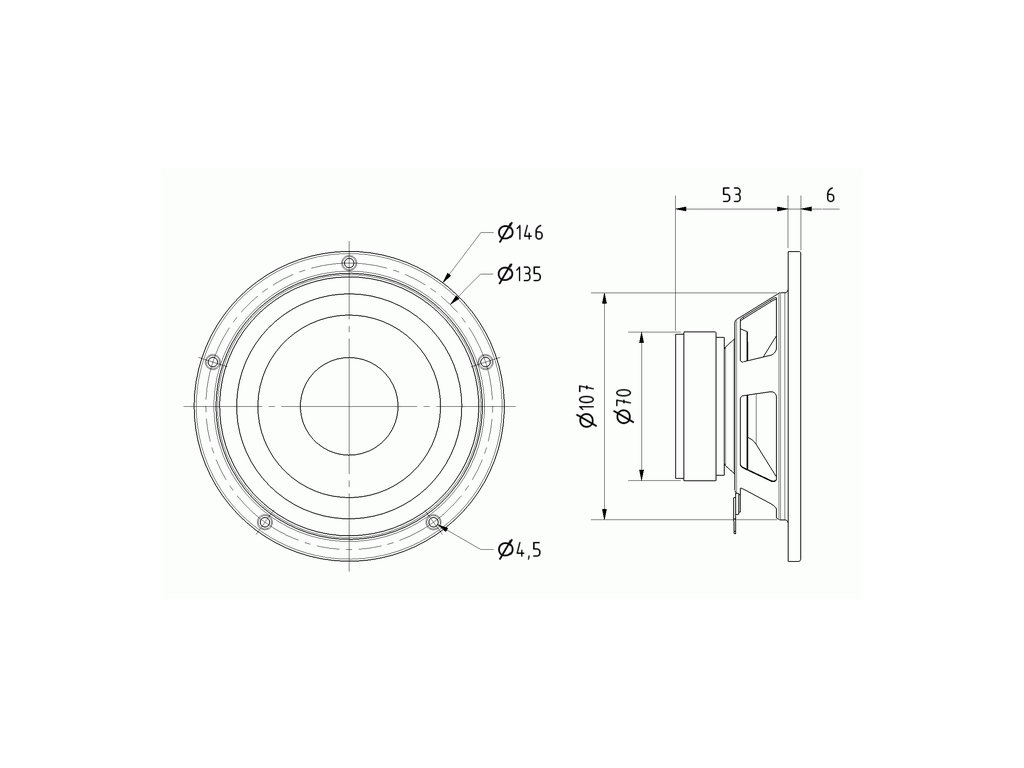

• Schallwandöffnung: 109 mm
• Gewicht netto: 0,63 kg
• Gleichstromwiderstand Rdc: 6 Ohm
• Mechanischer Q-Faktor Qms: 2,26
• Elektrischer Q-Faktor Qes: 0,59
• Gesamt-Q-Faktor Qts: 0,47
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 12 l
• Effektive Membranfläche Sd: 74 cm²
• Dynamische bewegte Masse Mms: 6 g
• Antriebsfaktor Bxl: 4,6 Tm
• Schwingspuleninduktivität L: 0,6 mH

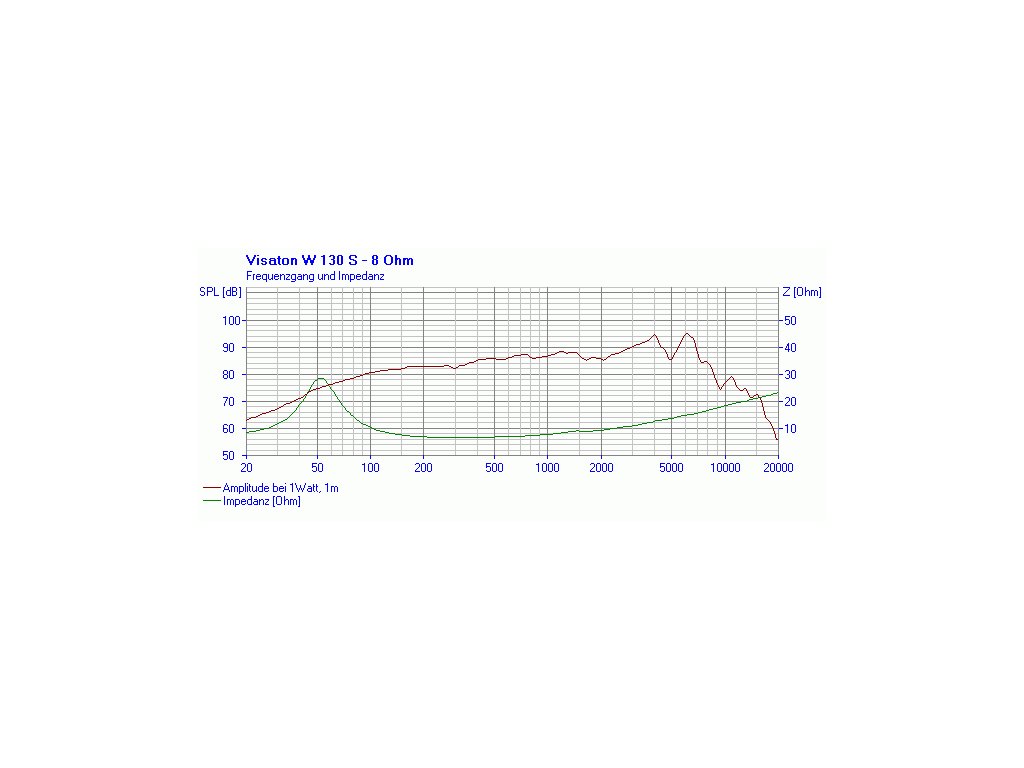

*Frequenzgang: In der Übertragungskurve, auch Frequenzgang genannt, wird das frequenzabhängige Ausgangssignal in Bezug auf das Eingangssignal dargestellt. Bei Lautsprechern wird der frequenzabhängige Schalldruckpegel aufgezeichnet.

**Die Schwingspule, die auf dem Spulenträger im Luftspalt sitzt, wandelt das anliegende elektrische Tonsignal in Bewegungsenergie um. Als Spulenmaterialien dienen Kupfer oder Aluminium. In der Regel benutzt man Drähte mit rundem Querschnitt. Um eine möglichst hohe Wickeldichte zu erreichen, wird auch rechteckiger (Flachdraht) oder wabenförmiger Draht verwendet. Dadurch wird eine geringfügig bessere Wärmeableitung an den Schwingspulenträger ermöglicht.
