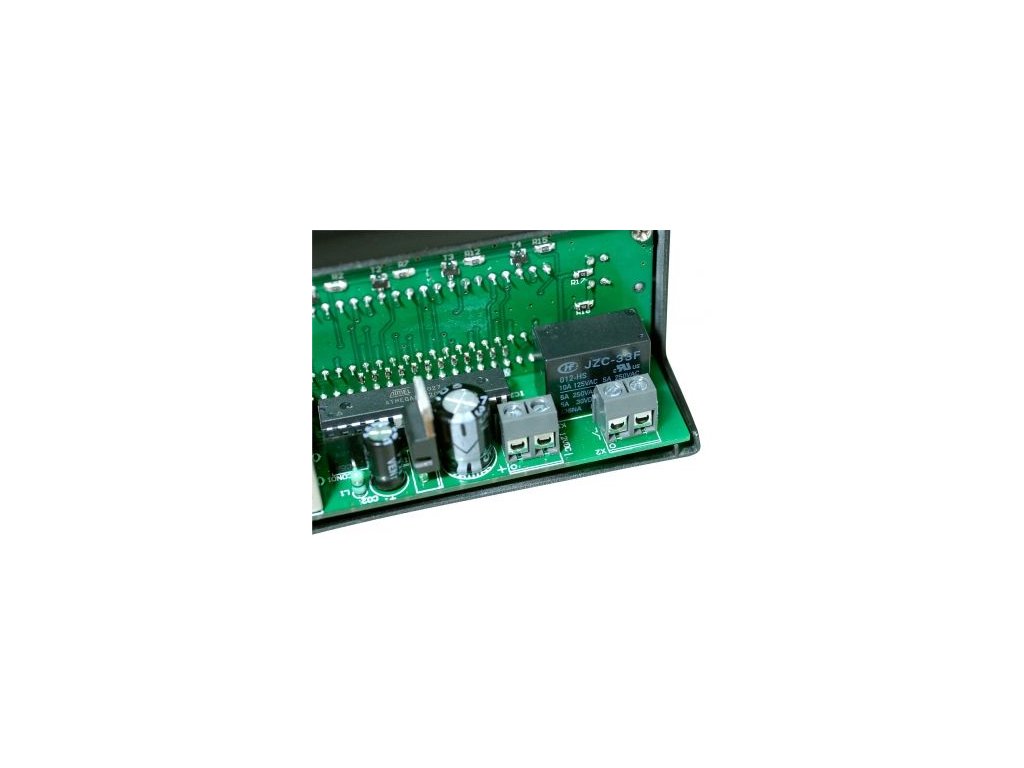

TSM-125 Temperaturschalter im Modulausführung 10–15VDC -55-125°C

Detaillierte Produktbeschreibung

H-TRONIC Temperaturschalter TSM 125, der Universal-Temperaturschalter TSM 125 eignet sich für alle Einsatzbereiche, bei denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist wie Zentralheizung, Klimaanlage, Inkubator usw. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen.

Eigenschaften :
• Temperaturfühler mit Befestigungslasche
• min./max. Anzeige
• Schalttemperatur von –55 … +125 °C frei einstellbar
• Hysterese frei einstellbar
• Fernmessung bis 50 Meter
• serielle Schnittstelle
• Fühlerüberwachung auf Kurzschluss
• Fühlerüberwachung auf Unterbrechung
• Ausgang schaltet bei Fühlerfehler ab
• Bedienungs- und überwachungsfreier Betrieb
• einstellbar auf Heizen oder Kühlen
• LED-Anzeigen für Relais ein, Fühlerfehler, Heizen, Kühlen
• die eingestellten Werte bleiben bei einem Stromausfall erhalten

Technische Daten :
• Betriebsspannung: 10 – 15 V DC
• Stromaufnahme: ca. 60 mA
• Ausgang: potentialfreier Rel. Kontakt 1 x E, 5A 250 V AC oder 5A 30 V DC
• Schaltleistung: max. 1000 W
• Messbereich: –55 bis +125,0 °C
• Genauigkeit:
                         -im Bereich (–55 °C …–10 °C): +/–2 °C
                         -im Bereich (–10 °C …+85 °C): +/–0,5 °C
                         -im Bereich (+ 85 °C …+125 °C): +/–2 °C
• Auflösung: 0,1 °C
• Abmessungen (L x B x H): 101 x 47 x 35 mm
• Ausschnitt für Frontrahmen: 97 x 43 mm

Bitte Beachten Sie :
Wenn nach der Einstellung der Ein/Ausschalt- Temperatur (Heizen) die tatsächliche Temperatur innerhalb des Temperatur- fensters liegt (z. B. das Relais soll bei Unterschreiten von 20°C einschalten und bei 25°C wieder ausschalten und die aktuelle Temperatur beträgt 23°C) so zieht das Relais nicht an. Erst wenn die Temperatur unter 20°C fällt, schaltet das Relais ein und fällt bei Erreichen von 25°C wieder ab.

Umgekehrt trifft dies auch im Bereich „Kühlen“ zu.
