PT15NH, alle Werte
Artikelnummer: 590059 590050 590056 590053 590062 590060 590061 590052 590058 590055 590065 590051 590057 590054 590063 590064 Variante wählen
Detaillierte Produktbeschreibung

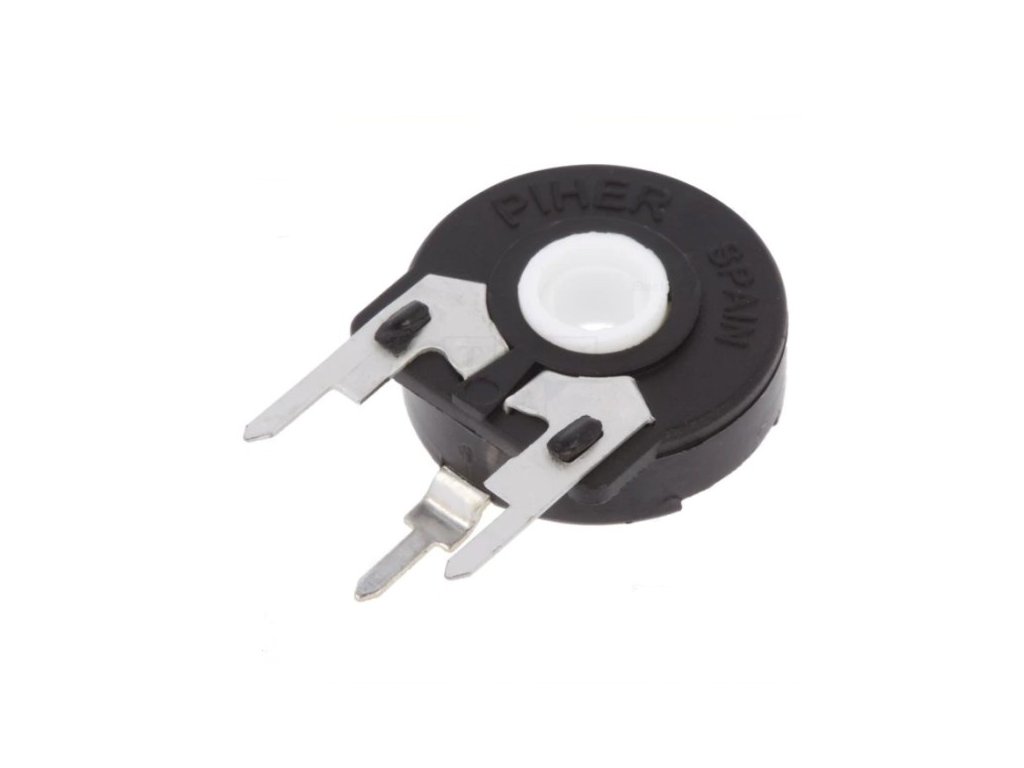

TRIMMPOTENTIOMETER
stehende Ausführung, Durchmesser: 15mm, linear.
HAUPTMERKMALE :
Volleingekapselte Gehäuse, die das Eindringen von Staub, Kolophonium und um-
weltschädlichen Einflüssen verhindern.
- Doppelschleifer mit Zweifachlagerung
- Ohmwert und Fertigungsdaten in Klarschrift
- Schleiferstellung durch Pfeil sichtbar
- Beständig gegen alle üblichen Reinigungsmittel, die zur Reinigung von Leiterplat-
ten verwendet werden.
ALLGEMEINE TECHNISCHE DATEN:
DREHWINKEL MECH. : 270°, +/-10°
DREHWINKEL ELEKTR. : 250°, +/-20°
TOLERANZ : <100R, +50%, -30%
- : 100R - 1M, +/-20%
- : >1M - 5M, +/-30%
- : >5M, +50%, -30%
MECHANISCHE EIGENSCHAFTEN:
DREHMOMENT(3-5U/sec) : 0,5 - 2,5Ncm
ANSCHLAGSFESTIGKEIT : 10Ncm
ANFANGSDREHMOMENT : 25Ncm
ELEKTRISCHE EIGENSCHAFTEN
BELASTBARKEIT : 0,25W bei TU 40°C
GRENZSPANNUNG : 250V
ANFANGS-und ENDSPRINGWERT:
NENNWIDERSTAND (Ohm) : max. SPRINGWERT (Ohm)
>=100R - >1k : <=10
>=1k - <10k : <=25
>=10k - <47k : <=35
>=47k - <100k : <=50
>=220k - <470k : <=250
>=470k - <1M : <=500
1M - <=2M2 : <=1000
WIDERSTANDSÄNDERUNG : +/- 5% des Nennwertes oder
des SCHLEIFERS : 3 Ohm
ÜBERGANGSWIDERSTAND : <= 5% des Nennwertes
