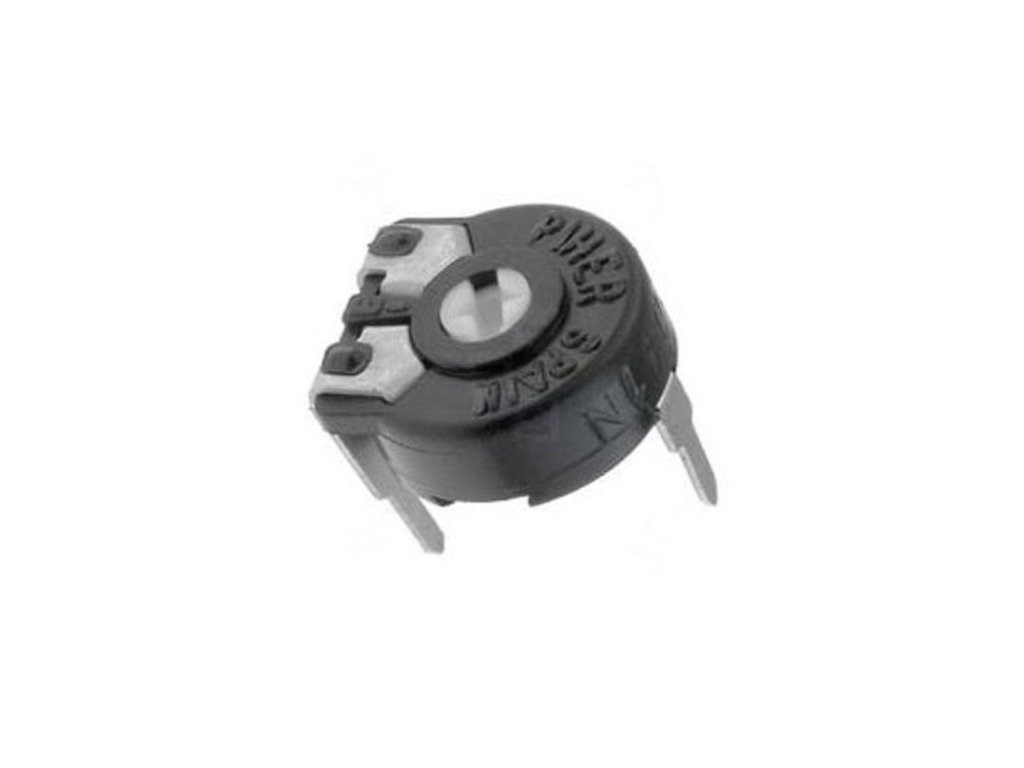

PT10LV Trimmpotentiometer liegende Ausführungalle alle Werte
Artikelnummer: 590039 590030 590036 590033 590042 590040 590041 590032 590038 590035 590045 590031 590037 590034 590043 590044 Variante wählenDetaillierte Produktbeschreibung
Trimmpotentiometer, liegende Ausführung, linear.
Eigenschaften :
• Volleingekapselte Gehäuse, die das Eindringen von Staub, Kolophonium und umweltschädlichen Einflüssen verhindern.
• Doppelschleifer mit Zweifachlagerung
• Ohmwert und Fertigungsdaten in Klarschrift
• Schleiferstellung durch Pfeil sichtbar
• beständig gegen alle üblichen Reinigungsmittel, die zur Reinigung von Leiterplatten verwendet werden
Allgemeine Technische Daten :
• Drehwinkel mechanisch: 240° +/-10°
• Drehwinkel elektrisch: 220° +/-20°
• Toleranz:
- : 100R, +50%, -30%
- : 100R - 1M, +/-20%
- : >1M - 5M, +/-30%
- : >5M, +50%, -30%
• Temperaturbereich: -25°C - +70°C
Mechanische Eigenschaften :
• Drehmoment (3-5U/sec) : 0,4 - 2Ncm
• Anschlagsfestigkeit: 5Ncm
• Anfangsdrehmoment: 10Ncm
Elektrische Eigenschaften :
• Belastbarkeit: 0,15W bei TU 40°C
• Grenzspannung: 200V
Anfangs-und Endspringwert :
• Nennwiderstand (Ohm) - max. Springwert (Ohm)
>=100R - >1k : <=10
>=1k - <10k : <=25
>=10k - <47k : <=35
>=47k - <100k : <=50
>=220k - <470k : <=250
>=470k - <1M : <=500
1M - <=2M2 : <=1000
• Widerstandsänderung: +/- 5% des Nennwertes oder 3 Ohm des Schleifers
• Übergangswiderstand: <= 5% des Nennwertes
• Durchmesser: 10,3mm
