NC5FX

Detaillierte Produktbeschreibung

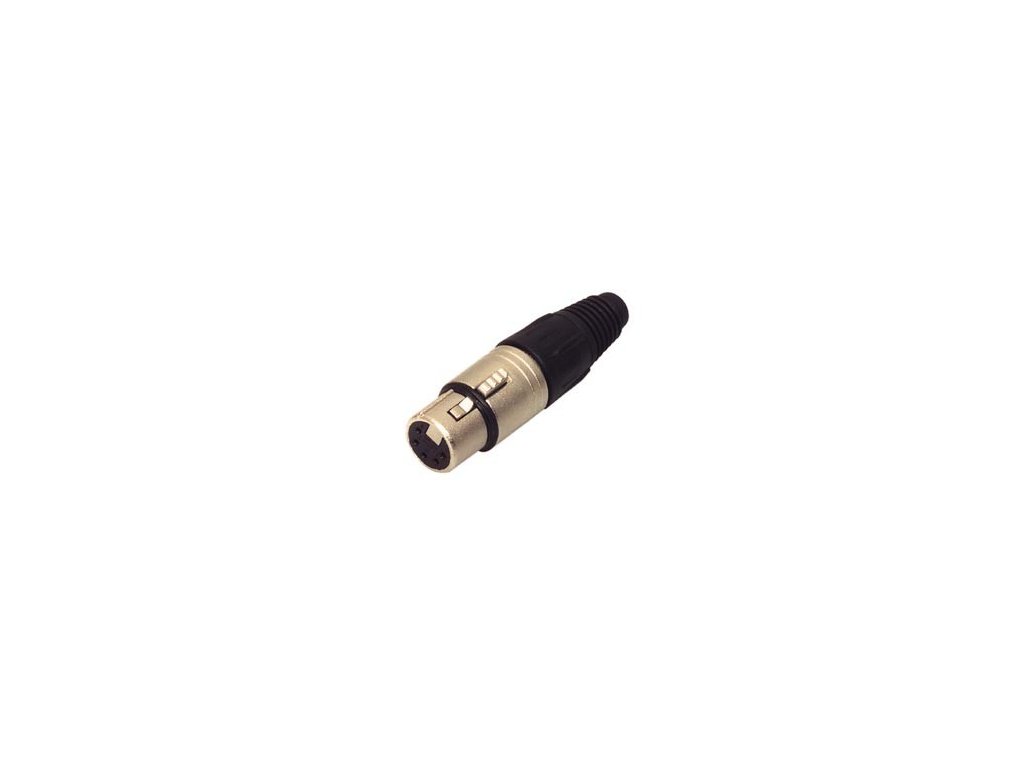

Neutrik NC5FX -  5 polige Kabelbuchse mit vernickeltem Gehäuse und Silber beschichteten Kontakten.

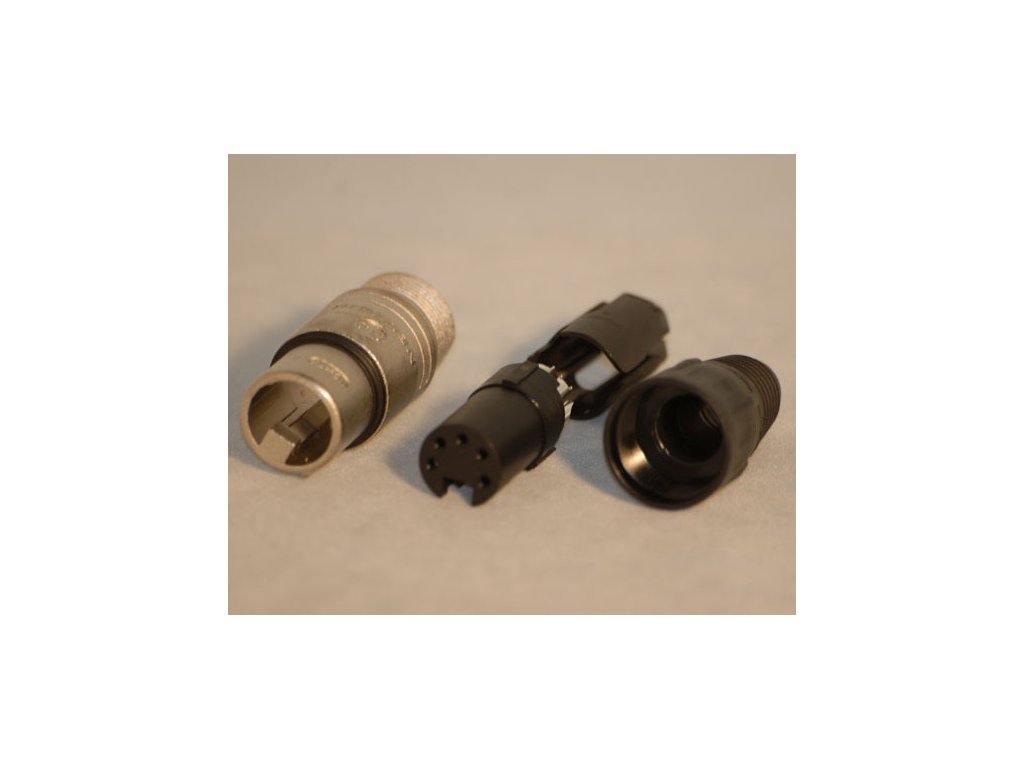

Die Neutrik XLR Kabelstecker X-Serie gilt als "Industrie Standard" und ist mit nur 4 Einzelteilen und ohne Schrauben einfach und schnell zu montieren. Die X Serie zeichnet sich aus durch ein kompaktes Design mit robustem Druckguss Gehäuse, glasfaserverstärktem Kunststoff Einsatz und eine Kabelzugentlastung im Spannzangen Prinzip für einen sicheren Halt für jedes Kabel.

Eigenschaften :
• robustes, dauerhaftes Metall Druckguss Gehäuse
• patentierte Spannzangen Kabelzugentlastung für einen sicheren Halt des Kabels mit höchster Auszugskraft
• Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende gegen Biegestress
• Farbcodierungs- und Markierungsmöglichkeiten mittels farbigen Ringen und Spannhülsen
• UL zertifizierte Komponenten

Technische Daten :
• Titel: NC5FX
• Verbindungstyp: XLR
• Geschlecht: female
• Kapazität zwischen Kontakten: ≤ 7 pF
• Durchgangswiderstand: ≤ 3 mΩ (inner)
• Durchschlagsfestigkeit: 1,5 kVdc
• Isolationswiderstand: > 10 GΩ (initial)
• Nennstrom pro Kontakt: 7,5 A
• Nennspannung: < 50 V
• Kabeldurchmesser: 3,5 - 8,0 mm
• Einsteckkraft: ≤ 20 N
• Aussteckkraft: ≤ 20 N
• Lebensdauer: > 1000 mating cycles
• Leiterquerschnitt: max. 1,0 mm²
• Leiterquerschnitt: max. 18 AWG
• Anschlussart: Solder contacts
• Verriegelung: Latch lock
• Material Knickschutz: Polyurethan
• Material Kontaktbeschichtung: 2 µm Ag
• Material Kontakte: Brass (CuZn39Pb3)
• Material Einsatz: Polyamide (PA 6,6 30 % GR)
• Material Verriegelungselement: St3K32 (latch) / Ck 67 (spring)
• Material Gehäuse: Zinc diecast (ZnAl4Cu1)
• Material Gehäusebeschichtung: Nickel
• Material Zugentlastung: Polyacetal (POM)
• Zulassungen: UL
• Entflammbarkeit: UL 94 HB
• Normenkompatibilität: IEC 61076-2-103
• Schutzklasse: IP 40
• Lötbarkeit: Complies with IEC 68-2-20
• Temperaturbereich: -30 °C to +80 °C
