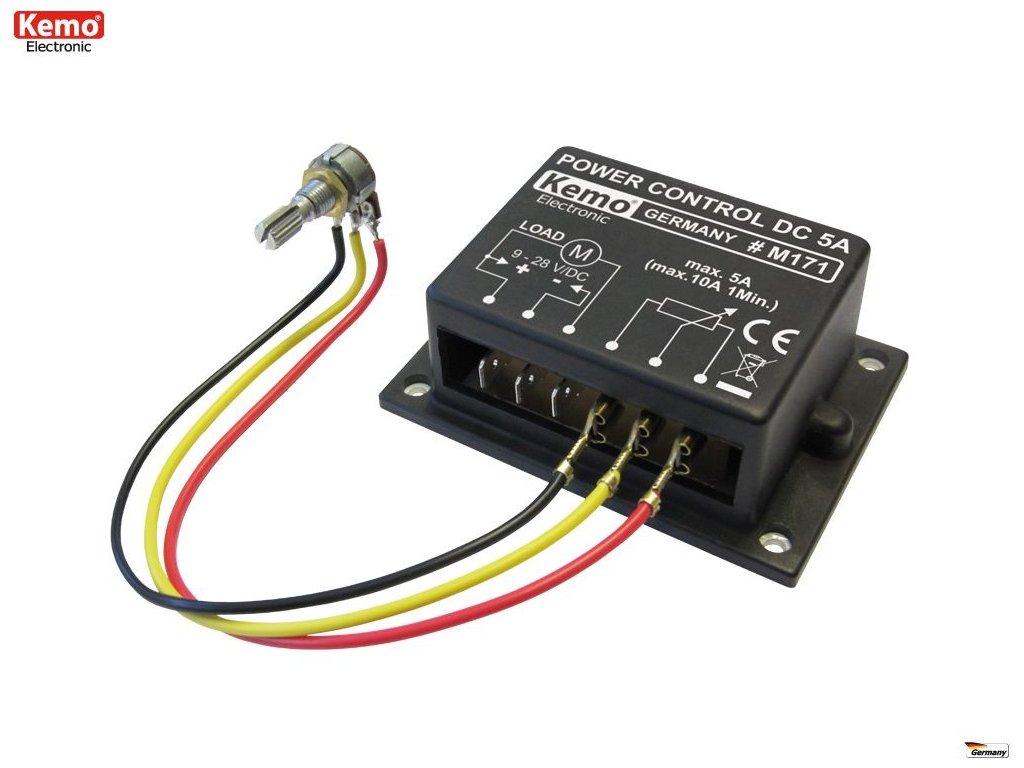

Kemo® M171 PWM Leistungsregler 9 - 28 V/DC, max. 10 A (Modul)
Artikelnummer: 131171
Detaillierte Produktbeschreibung

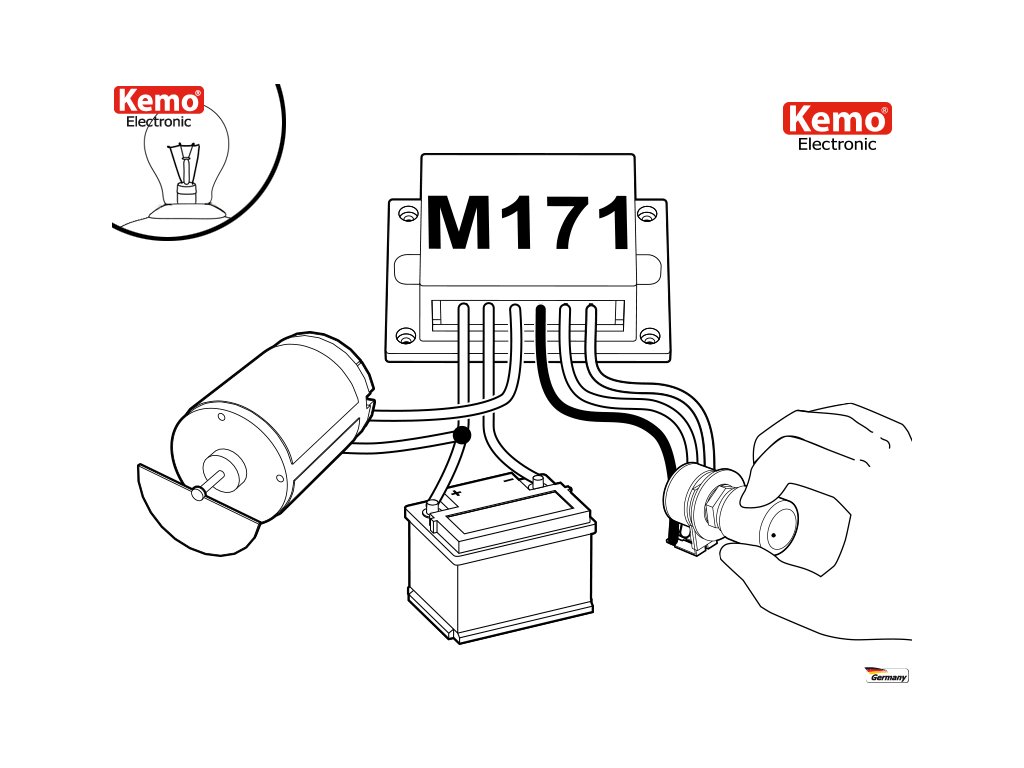

Kemo® M171 PWM Leistungsregler 9 - 28 V/DC, max. 10 A (Modul). Leistungsregler zum Regeln von Gleichspannungslasten (Gleichstrommotoren, Glühlampen, Heizungen, LED`s mit Vorwiderständen usw.). Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch in kleinen Drehzahlen gut an.
Eigenschaften :
• Produkt Art: Modul
• zum Regeln von Gleichspannungslasten
Technische Daten :
• Betriebsspannung: 9 - 28 V/DC
• max. Strombelastbarkeit: 5 A oder 10 A (wenn das Modul auf eine Kühlplatte geschraubt wird)
• Regelbereich: ca. < 5 % bis > 95 %
• Regelungsart: PWM Impulsbreitensteuerung mit einer Frequenz zwischen 10 kHz - 20 kHz
• Potentiometer: 4,7 K lin (liegt bei)
• Zulässige Lasten: Gleichstrommotoren, Glühlampen, Heizungen, LED`s mit Vorwiderständen. Jeweils bis max. 10 A Stromaufnahme

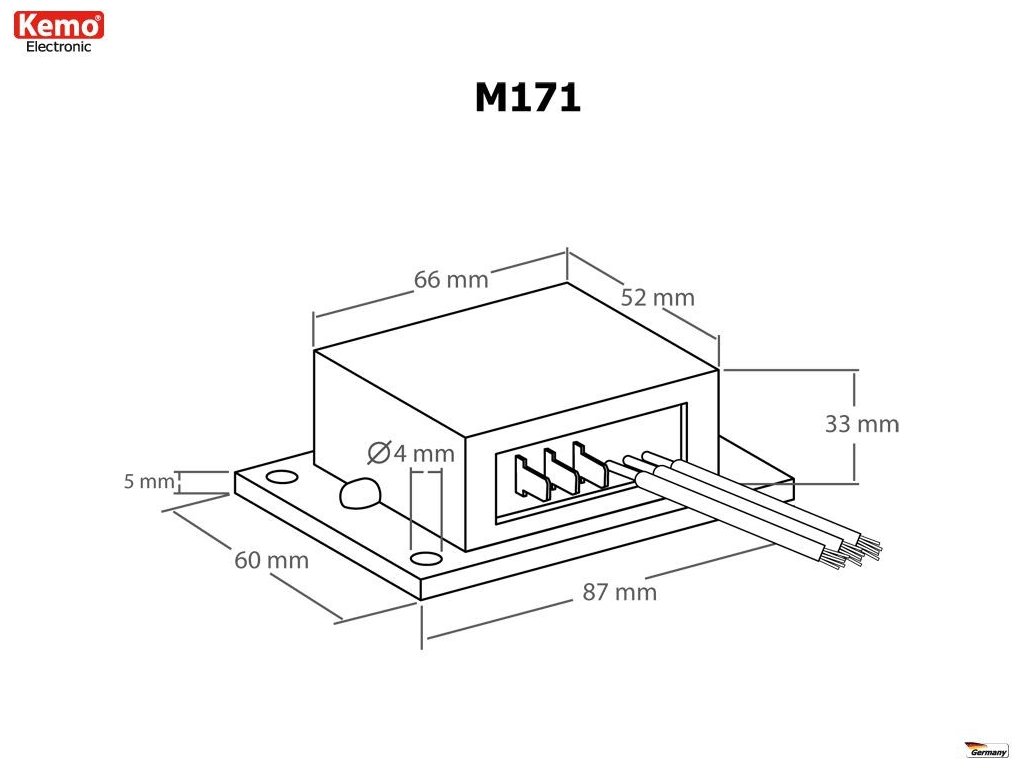

• Maße: ca. 87 x 60 x 33 mm (mit Befestigungsboden)

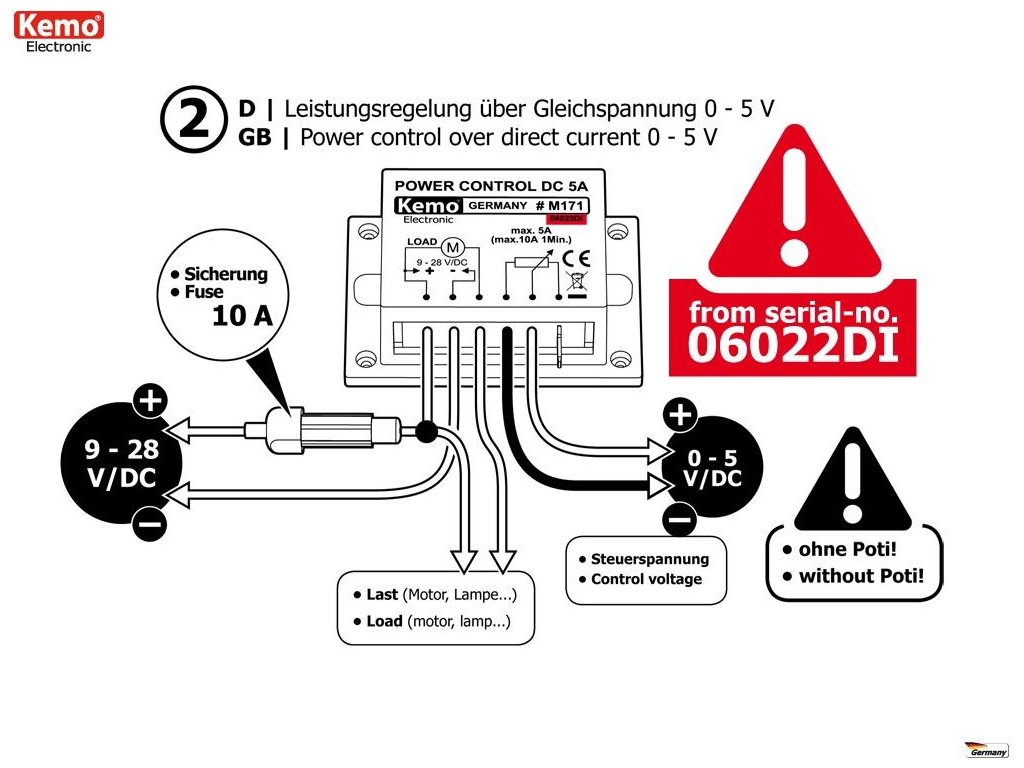

Wichtige Montagehinweise, bitte beachten!
Zusätzliche Parameter
| Kategorie: | Regler-Module |
|---|---|
| Hersteller: | Kemo Electronic |
| Hersteller Bezeichnung: | M171 |
| Produkt-Art: | Modul |
| Modul-Typ: | PWM Leistungsregler |
| etriebsspannung: | 9 - 28 VDC |
| ? Strombelastbarkeit: | max. 5 A oder 10 A |
| Regelbereich: | ca. < 5% bis > 95% |
| ? Regelungsart: | PWM |
| ? Potentiometer: | 4,7 k lin |
| ? Maße: | ca. 87 x 60 x 33 mm |
| ? Zulässige Lasten: | Gleichstrommotoren, Glühlampen, Heizungen, LED`s mit Vorwiderständen |
-
Wichtige Montagehinweise
-
Beschreibung (pdf) (334.1 kB)
-
Druckansicht (pdf) (815.3 kB)
-
Allgemeingültige Hinweise für Kemo-Module (pdf) (111.9 kB)
M171 - PWM Leistungsregler
