FRWS5/4 Visaton® 5cm (2") 10W 4Ω Breitbandlautsprecher quadratisch

Detaillierte Produktbeschreibung

Visaton® FRWS 5 - 4 Ohm - 5cm (2") Breitbandlautsprecher* mit quadratischem Korb, weicher Sicke** und leichter Spezialmembran. Ausgeglichener Frequenzgang*** ab 250 Hz und spritzige Hochtonwiedergabe mit gutem Rundstrahlverhalten. Geeignet als Mitteltöner in Lautsprecherzeilen für HiFi- und Beschallungsanlagen sowie für ELA-Systeme in 100-V-Technik. Durch die geringen Abmessungen auch sehr gut für den Modellbau und als Kontrolllautsprecher in elektronischen Geräten geeignet.

Anwendungsmöglichkeiten :
• Sehr schmale ELA-Zeilen
• Kontroll-Lautsprecher für elektronische Geräte
• Modellbau

Eigenschaften :
• Feuchtigkeitsimprägnierte Membran
• Metallausführung
• 3 Jahre Garantie

Technische Daten :
• Nennbelastbarkeit: 4 W
• Musikbelastbarkeit: 10 W
• Nennimpedanz Z: 4 Ohm
• Übertragungsbereich (-10 dB): 150–20000 Hz
• Mittlerer Schalldruckpegel: 84 dB (1 W/1 m)
• Abstrahlwinkel (-6 dB): 180°/4000 Hz
• Grenzauslenkung: +/−2 mm
• Resonanzfrequenz fs: 250 Hz
• Magnetische Induktion: 0,75 T
• Magnetischer Fluss: 65 µWb
• Obere Polplattenhöhe: 2 mm
• Schwingspulendurchmesser: 14 mm
• Wickelhöhe: 2,7 mm
• Schallwandöffnung: 45 mm
• Gewicht netto: 0,1 kg
• Gleichstromwiderstand Rdc: 3,6 Ohm
• Mechanischer Q-Faktor Qms: 2,48
• Elektrischer Q-Faktor Qes: 2,5
• Gesamt-Q-Faktor Qts: 1,24
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 0,2 l
• Effektive Membranfläche Sd: 12 cm²
• Dynamische bewegte Masse Mms: 0,5 g
• Antriebsfaktor Bxl: 1,1 T m
• Schwingspuleninduktivität L: 0,08 mH
• Temperaturbereich: −25 ... 70 °C

* Breitbandlautsprecher ist Lautsprecher, der einen möglichst breiten Frequenzbereich von tiefen bis zu hohen Frequenzen hin abdeckt. Vorteile: 1. geringer Aufwand 2. nur ein Schallentstehungsort 3. weniger Interferenzen 4. keine Phasenprobleme durch Frequenzweiche.

** Die Sicke hält die Membran mit möglichst konstanter Federwirkung in ihrer vorgegebenen Bewegungsrichtung. Die Steife der Sicke bestimmt die Grundresonanzfrequenz und den Hub. Die Sicke wird aus Gummi, Schaumstoff, beschichtetem Gewebe oder Membranmaterial (harte Aufhängung) hergestellt.

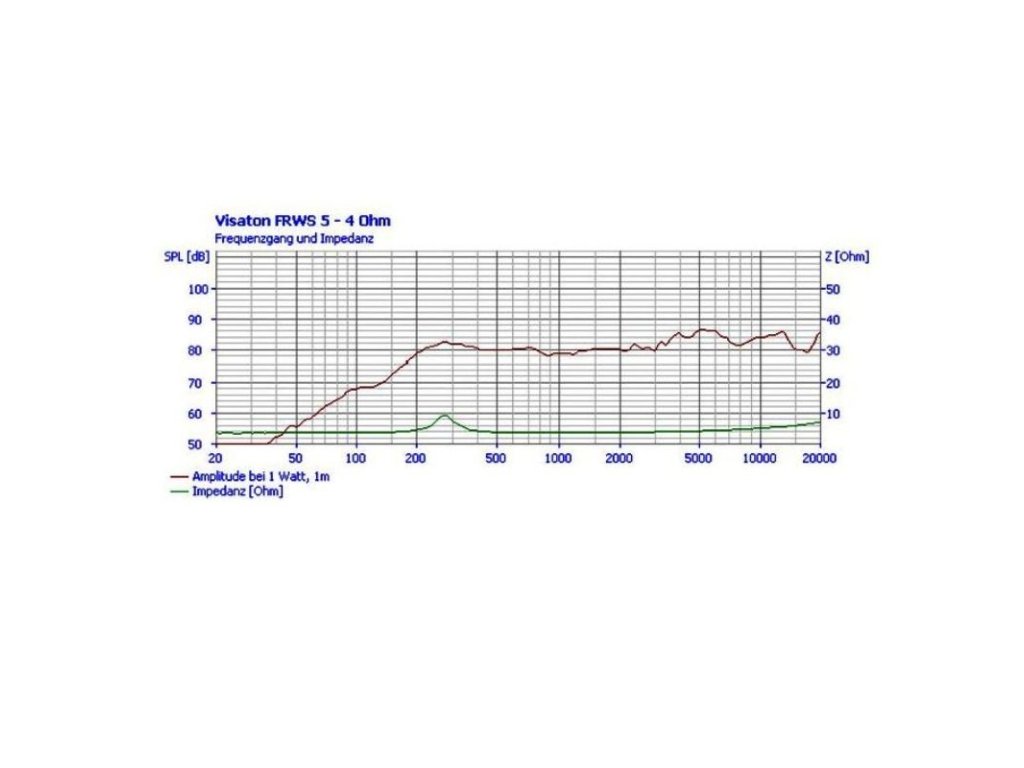

*** In der Übertragungskurve, auch Frequenzgang genannt, wird das frequenzabhängige Ausgangssignal in Bezug auf das Eingangssignal dargestellt. Bei Lautsprechern wird der frequenzabhängige Schalldruckpegel aufgezeichnet.
