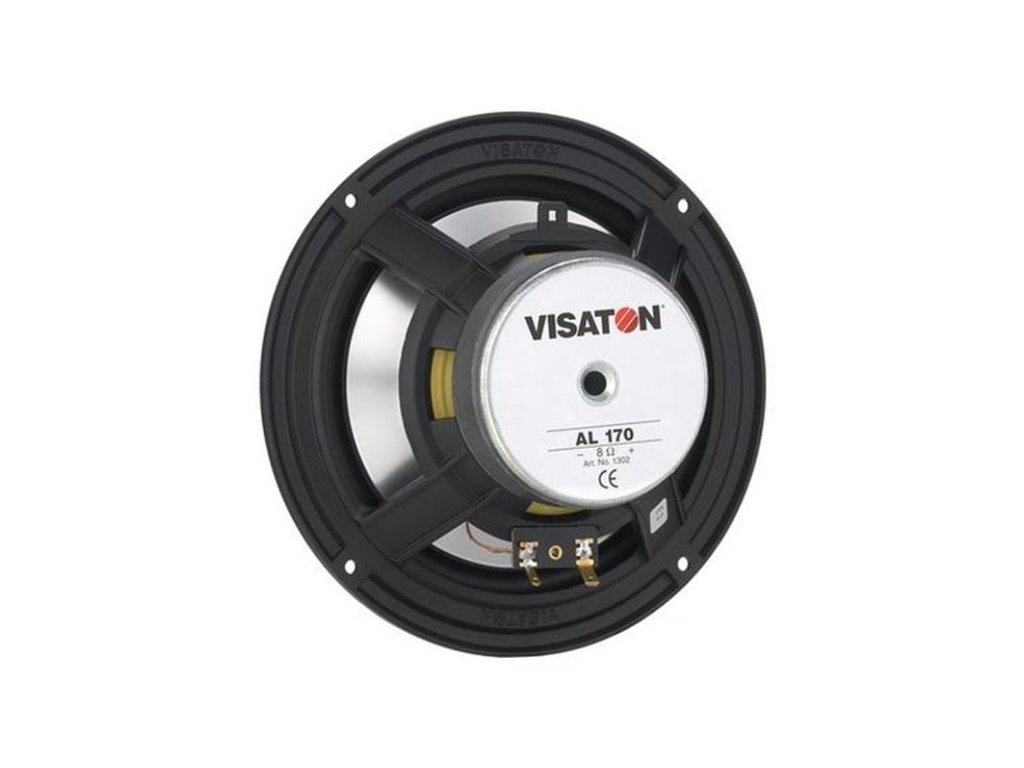

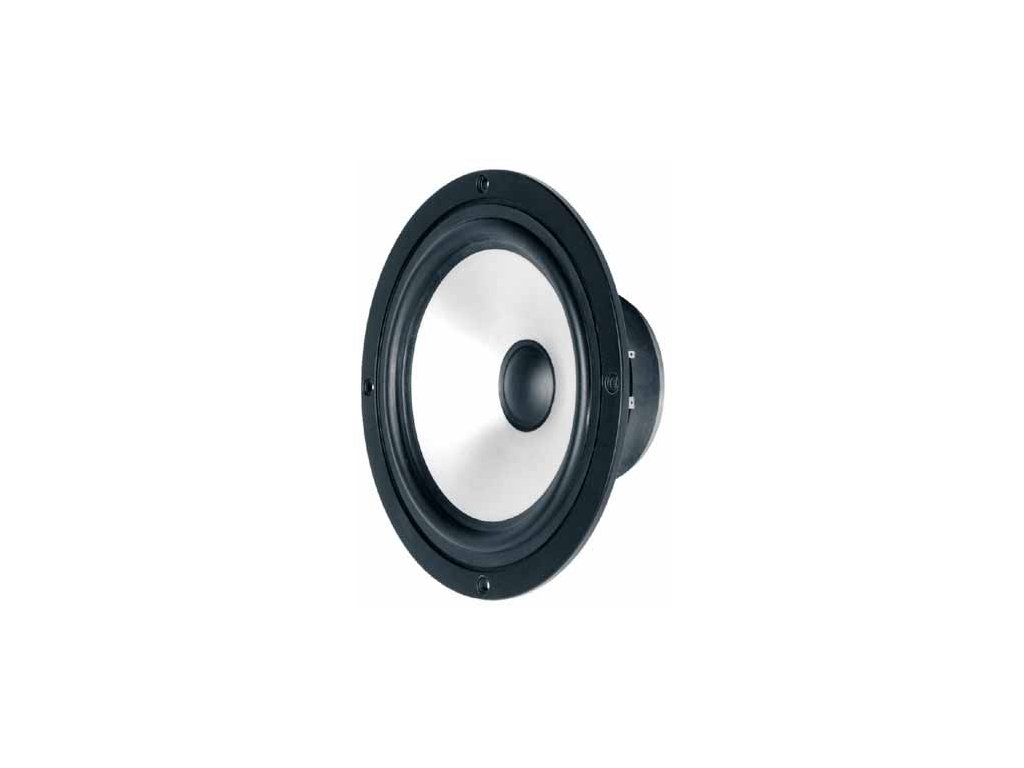

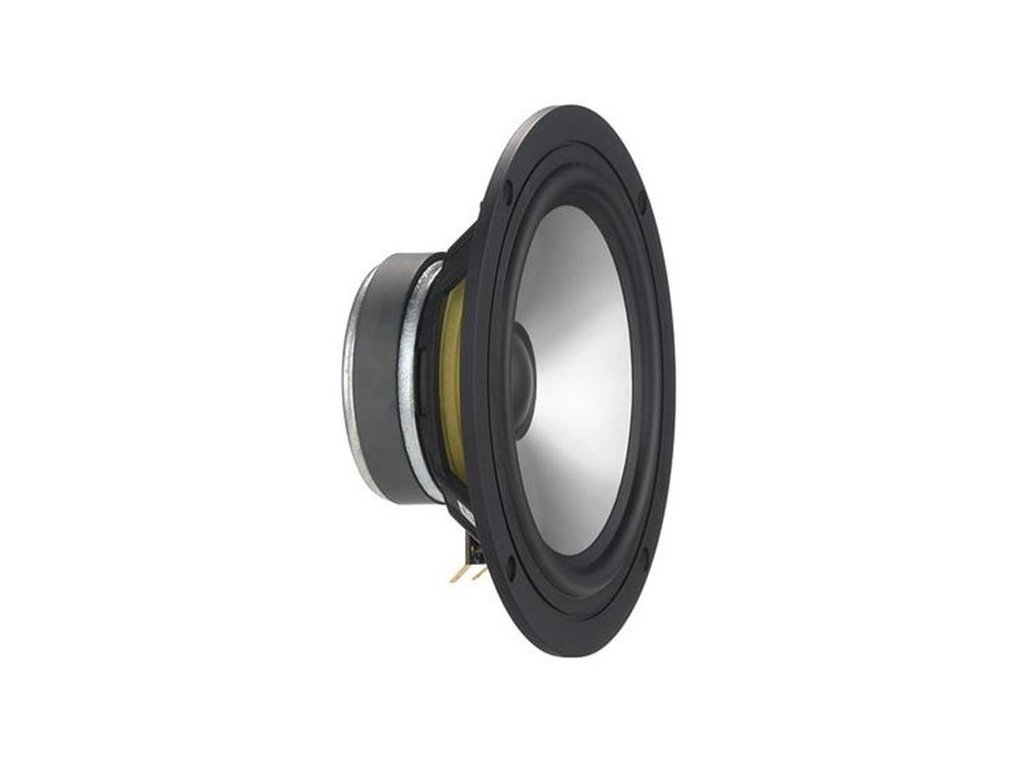

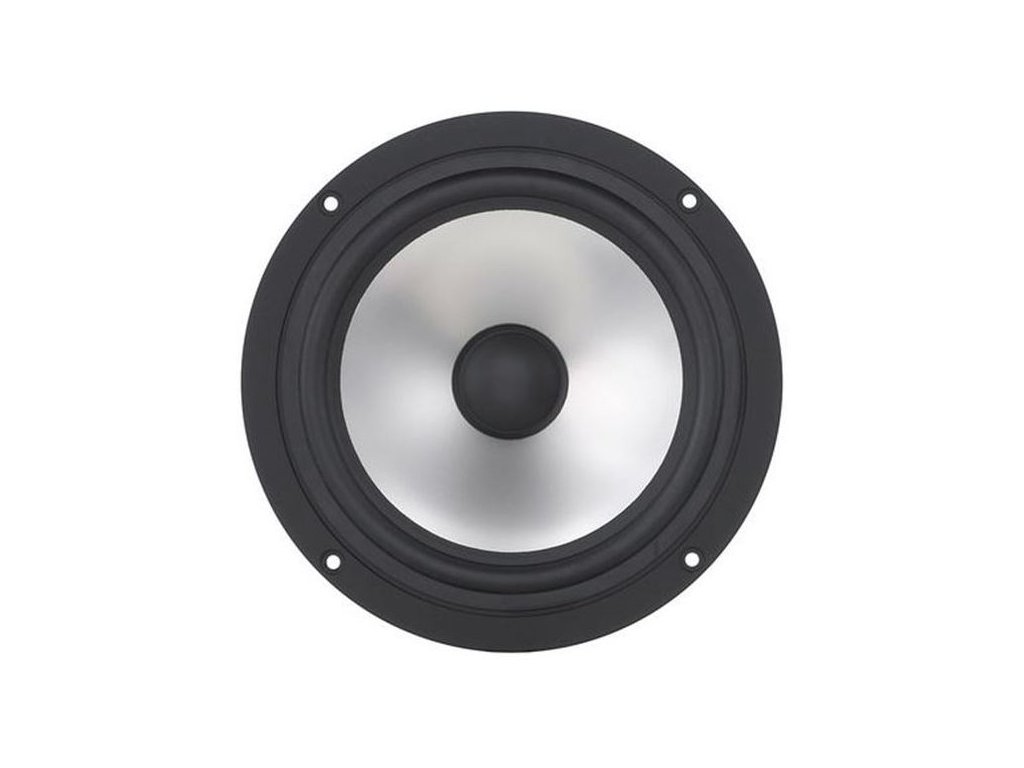

AL170/8 Visaton High-End-Tieftöner 17cm (6,5") 8Ω 100W

Detaillierte Produktbeschreibung

Visaton AL 170 - 8 Ohm, 17 cm (6,5") High-End Tiefmitteltöner mit steifer, eloxierter Aluminium-Membran*, stabilem Aludruckgusskorb und elastischer Gummisicke. Geringste mechanische und elektrische Verluste durch Polkernventilierung, hinterlüftete Zentrierung, Kapton-Schwingspulenträger**. Sehr großer linearer Hub durch lange Schwingspule***. Speziell geeignet als Tiefmitteltöner in hochwertigen 2-, 3- und 4-Wege-High-End-Kombinationen bis ca. 2500 Hz.

Eigenschaften :
• Tieftöner Typ: High-End Tiefmitteltöner mit steifer, eloxierter Aluminium-Membran*

Technische Daten :
• Nennbelastbarkeit: 70 W
• Musikbelastbarkeit: 100 W
• Nennimpedanz: 8 Ohm

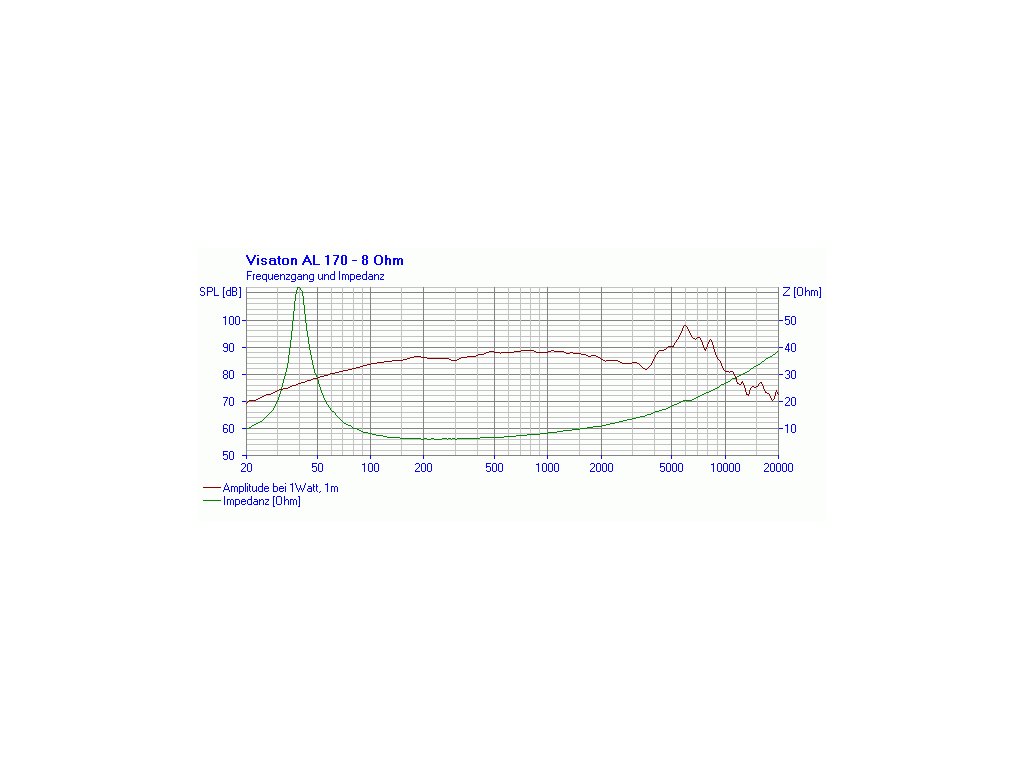

• Übertragungsbereich (-10 dB): fu–10000 Hz  -  (fu: untere Grenzfrequenz abhängig vom Gehäuse)     .
• Mittlerer Schalldruckpegel: 88 dB (1 W/1 m)

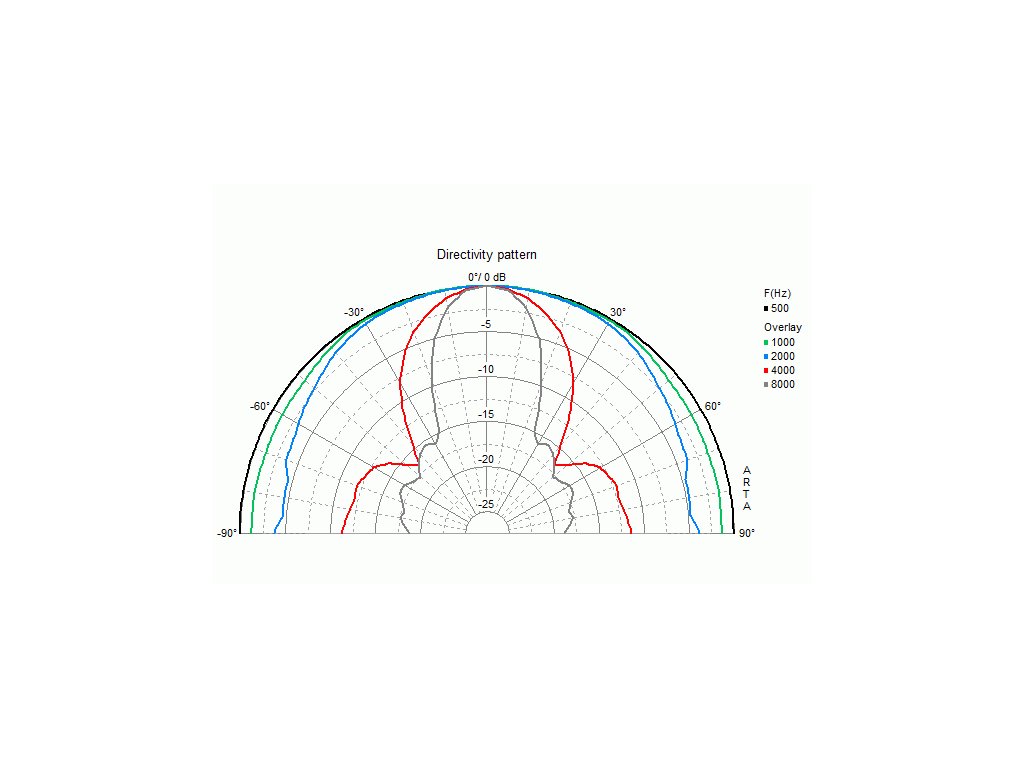

• Abstrahlwinkel (-6 dB): 51°/4000 Hz
• Grenzauslenkung: +/−11 mm
• Resonanzfrequenz: 38 Hz
• Magnetische Induktion: 1,1 T
• Magnetischer Fluss: 520 µWb
• Obere Polplattenhöhe: 6 mm
• Schwingspulendurchmesser: 25 mm
• Wickelhöhe: 18 mm

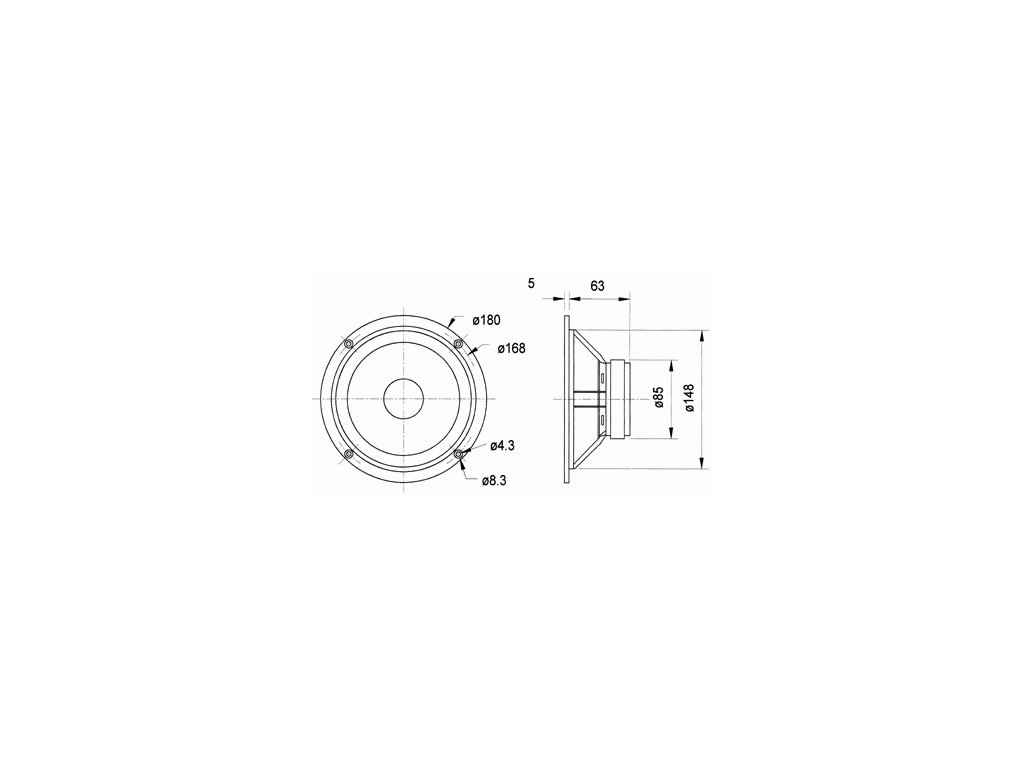

• Schallwandöffnung: 150 mm
• Gewicht netto: 1,2 kg
• Gleichstromwiderstand Rdc: 5,6 Ohm
• Mechanischer Q-Faktor Qms: 3,88
• Elektrischer Q-Faktor Qes: 0,43
• Gesamt-Q-Faktor Qts: 0,39
• Äquivalentes Luftnachgiebigkeitsvolumen Vas: 34 l
• Effektive Membranfläche Sd: 133 cm²
• Dynamische bewegte Masse Mms: 13 g
• Antriebsfaktor Bxl: 6,9 Tm
• Schwingspuleninduktivität L: 0,9 mH

*Die Membran versetzt die angrenzende Luft in Schwingungen. Sie sollte leicht und steif sein (zwei sich widersprechende Forderungen!). Als Membranmaterialien werden überwiegend langfasriges Papier, Kunststoffe oder Metalle verwendet.

**Der Schwingspulenträger verbindet die Spule mit der Membran, hält die Spule senkrecht im Luftspalt und leitet die Verlustwärme ab. Als Material des Spulenträgers wird Papier, Kunststoff oder Aluminium verwendet. Aluminium leitet die Verlustwärme am besten ab, hat allerdings eine größere Masse. Sehr leicht und wärmebeständig ist das hochqualitative Material Capton.

***Die Schwingspule, die auf dem Spulenträger im Luftspalt sitzt, wandelt das anliegende elektrische Tonsignal in Bewegungsenergie um. Als Spulenmaterialien dienen Kupfer oder Aluminium. In der Regel benutzt man Drähte mit rundem Querschnitt. Um eine möglichst hohe Wickeldichte zu erreichen, wird auch rechteckiger (Flachdraht) oder wabenförmiger Draht verwendet. Dadurch wird eine geringfügig bessere Wärmeableitung an den Schwingspulenträger ermöglicht.
