1.10.001.001/0104 RAFI Drucktaster 15,2mm Schraubanschluss 1xEin sw

Detaillierte Produktbeschreibung

RAFI 1.10.001.001/0104, Drucktaster nicht beleuchtbar - Einbaudurchmesser 15,2 mm, Schraubanschluss, 1 S, schwarz. Haupt-/Anwendungsgebiete Maschinen- und Anlagenbau, Modellbau, Hausinstallation.

Eigenschaften :
• Drucktaster opak, nicht beleuchtbar
• Umweltbeständigkeit: nach IEC 60068-2-14, -30, -33 und -78
• Approbationen: ENEC: ENEC 25T85

Allgemein :
• Blendenform: vorstehende Blende
• Blendenfarbe: opak schwarz
• Bundform: rund

Einbaumaße :
• Bunddurchmesser: 19 mm
• Bauhöhe: 8,2 mm
• Einbautiefe: 21,5 mm

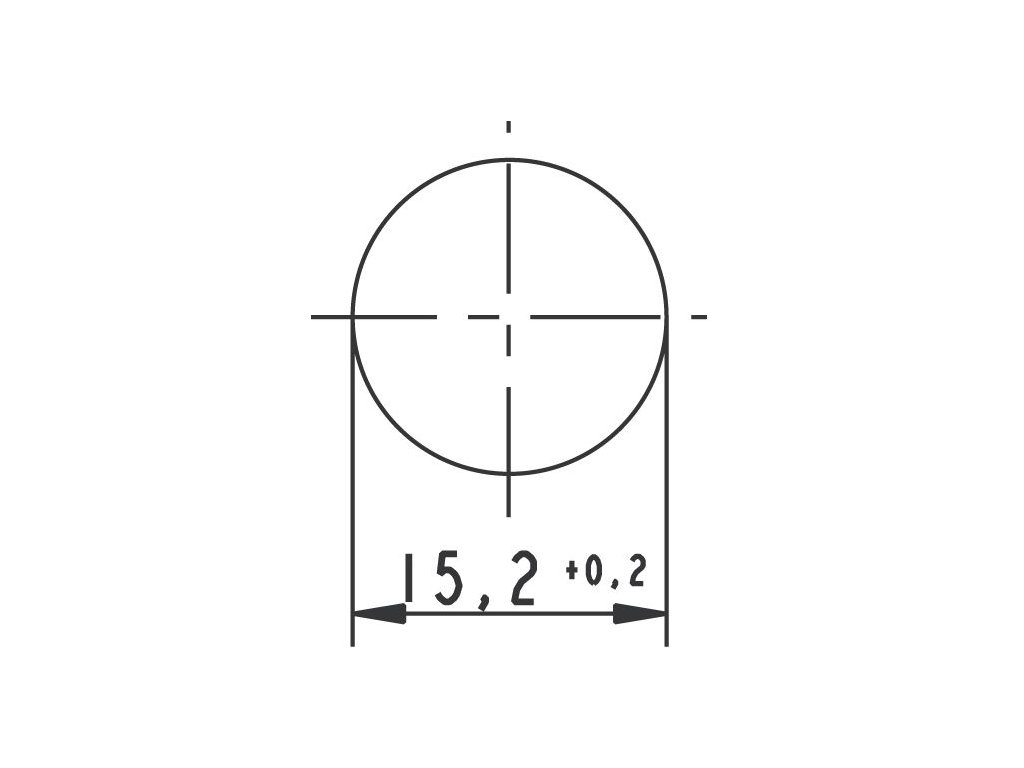

• Einbauöffnung: 15,2 mm

Mechanischer Aufbau :
• Befestigung: Gewindering
• Anschluss: Schraubanschluss
• Kontaktsystem: Brückenkontakt
• Kontaktfunktion: tastend
• Kontaktbestückung: 1 S
• Kontaktwerkstoff: Ag

Mechanische Kennwerte :
• Betätigungskraft max.: 7,5 N
• Betätigungsweg: 3 mm
• Schaltweg Öffner: 1,2 mm
• Schaltweg Schließer: 2,0 mm
• Anschlagfestigkeit min.: 100 N

Elektrische Kennwerte :
• Schaltspannung AC max.: 250 V
• Schaltstrom max.: 0,7 A
• Durchgangswiderstand Neuzustand max.: 50 mΩ
• Durchgangswiderstand nach Lebensdauer max.: 300 mΩ

Sonstige Angaben :
•Lebensdauer min. (Schaltzyklen): 25.000 Zyklus
• Schutzart frontseitig: IP40 (IP65 mit Dichtungskappe)
• Arbeitstemperatur: -25 bis  +85 °C
• Lagertemperatur: -40 bis  +90 °C
• Gewicht: 7 g
• Approbationen: ENEC T 85/55
• Flammklasse nach UL 94: V 0
• Glühdrahtprüfung nach IEC 60695-2-1: ja
